Zusatzmodul
Gelände - Netz
Mit der Zusatzfunktion GELÄNDE / NETZ haben Sie die Möglichkeit unebener Oberflächen wie Geländeformen zu erzeugen.
Die Eingabe erfolgt entweder manuell (Punkt- oder Schichtlinien) oder per Datenimport
-
3D Geländemodul NETZ
+ Aushub-Funktion mit Volumen
EINGABE
Ein Netz besteht aus zusammenhängenden, beidseitig sichtbaren 3D-Flächen. Die eingegebenen Punkte werden durch optimale DelaunayTriangulierung entlang der XY-Ebene in Dreiecke zerlegt und erzeugen ein 3D-Flächen-Objekt (wie eine Haut) ohne Volumen.
Manuell / Punkt- oder Schichtenlinieneingabe
Die Punkte, die das Netz bilden sollen, werden einzeln durch klicken in die Zeichenfläche oder blockweise durch anspringen eines 2-dimensionalen Polygonzugs eingegeben, beide Möglichkeiten können durch ändern des Parameters Punkt-Eingabe / Schichtenlinien beliebig kombiniert werden. Der Z-Parameter bestimmt sowohl bei der expliziten Punkteingabe, als auch bei der Punktübernahme die dritte Koordinate des Raums in der jeweiligen Ansicht.
Datei-Import
Durch Einlesen von Punktkoordinaten von einer Datei können vorhandene Vermessungs- oder Katasterdaten zur Bildung eines Geländemodells verwendet werden.
Formate: XYZ-Datei und SDR-Datei
BEARBEITUNG
Zusätzlich zu den basis Operationen wie Schneiden, Teilen, Verschieben, ... kann ein bestehendes Netz durch Einfügen bzw. Löschen von Punkten verfeinert werden. Nach dem Punkteinfügen bzw. -löschen erfolgt eine Neutriangulierung.
Ein zusammenhängendes Netz kann auch in einzelne Flächen zerlegt werden, dabei geht aber die Information über angrenzende Flächen bzw. gemeinsame Punkte und Figuren verloren!

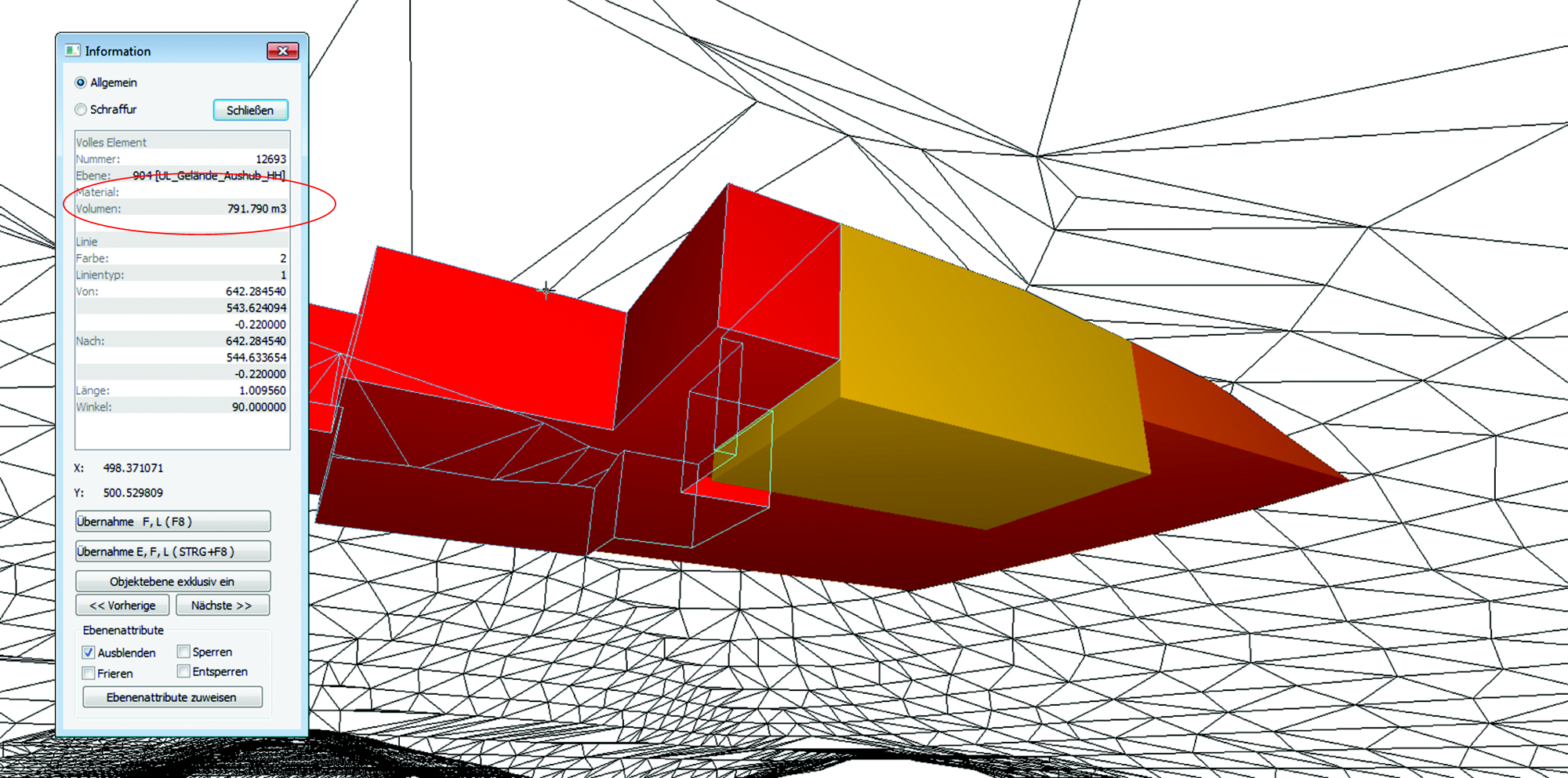

AUSHUB mit VOLUMEN
Bei Anhaken der Option „Mit Aushub“ wird ein Volums-Element mit folgenden Eigenschaften erzeugt:
Die Deckflächen entsprechen der ausgeschnittenen Oberfläche des Netzes, die Grundfläche besteht aus dem in die Waagrechte projizierten Umriss der ausgeschnittenen Oberflächen. Die Z-Koordinate der Grundfläche ergibt sich aus dem Minimum von eingegebener Erhebung und tiefstem Punkt der Deckfläche.
Das Ergebnis ist ein eigenständiger Volumskörper, welcher mit Punktverschieben oder mit den booleschen Operationen bearbeitet werden kann!
Tipp:
Falls Sie Ihr ganzes Netz/Gelände in ein Volumselement umwandeln wollen, verwenden Sie ebenfalls die neue Funktion LOCH mit Aushub: Sie müssen nur den Umriss des Geländes nachzeichnen!
Ergebnis: Das gesamte Netz wird gelöscht und durch einen Volumskörper ersetzt!
