Flächenberechnung
Automatisch oder manuell!
Mit nur einem Klick in den gewünschten Raum, erkennt
ABiSPlan seine Umrisse und berechnet automatisch
die geforderten Raumdaten.
Ergebnis der Flächenberechnung ist ein Flächenblock bestehend aus:
> Textblock / Textdaten
> Flächenumriß
> Flächenschraffur
-
Mit einem Klick
automatisch
assoziative
Raumdaten -
Standard
Flächendatenblöcke
oder eigenes Design! -
Flächendaten
dem Maßstab
entsprechend
dargestellt! -
Assoziative
Flächenaufstellungen
& Summenbildungen -
EXPORT
der Flächendaten
mit Geometrie!
Eingabe Manuell oder automatisch
Entweder bestimmen Sie die den Raumumriss manuell mit einer Polylinie oder das Programm sucht sich den
nächstgelegenen Raumabschluß ( WÄNDE / VEKTOREN) und ermittelt automatisch die Raumfläche.
Ergebnis der Flächenberechnung ist eine textliche (Datenblock) und geometrische (Umriss & Schraffur) Darstellung.

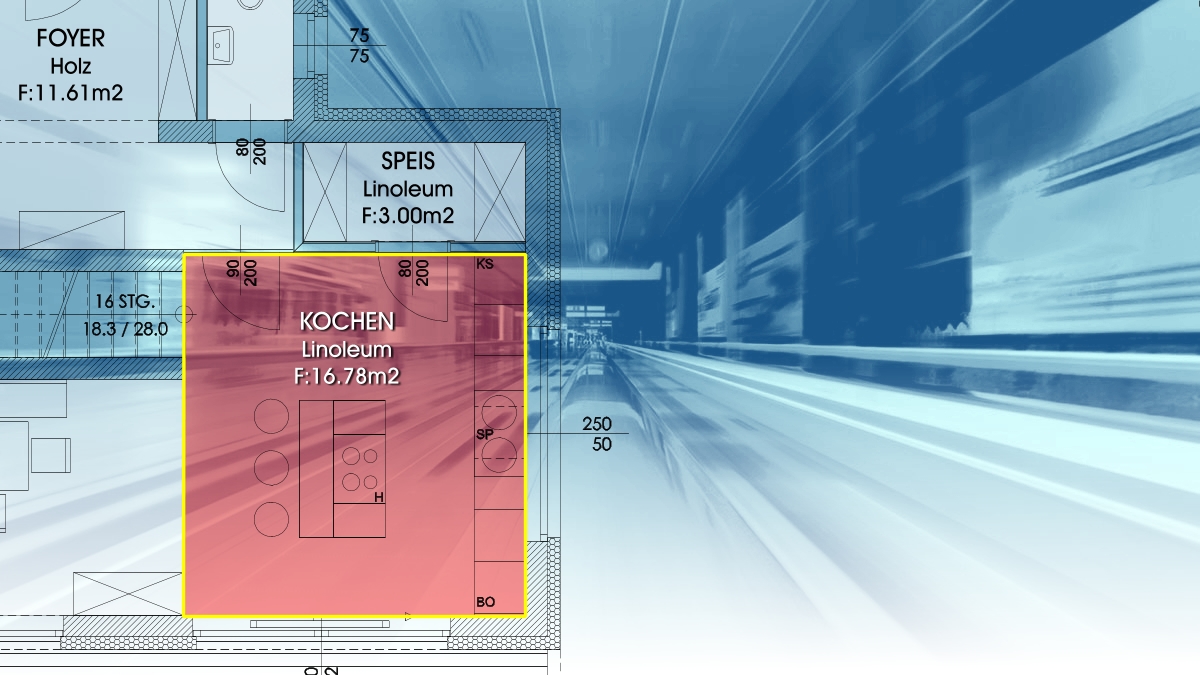

Umriss & Schraffur
Flächenumriss & Flächenschraffur zeigen die berechnete Fläche an. Vor allem an der Schraffur kan man am besten überprüfen welche Geometrie berechnet worden ist.
Bearbeitung der Geometrie
Der Flächenumriss kann manuell mittels einer Polylinien verändert werden.
Flächenabzüge können manuell oder automatisch
bestimmt werden.
Alle Änderungen an der Flächengeometrie werden automatisch im Datenbock (Fläche / Umfang / Volumen) aktualisiert.

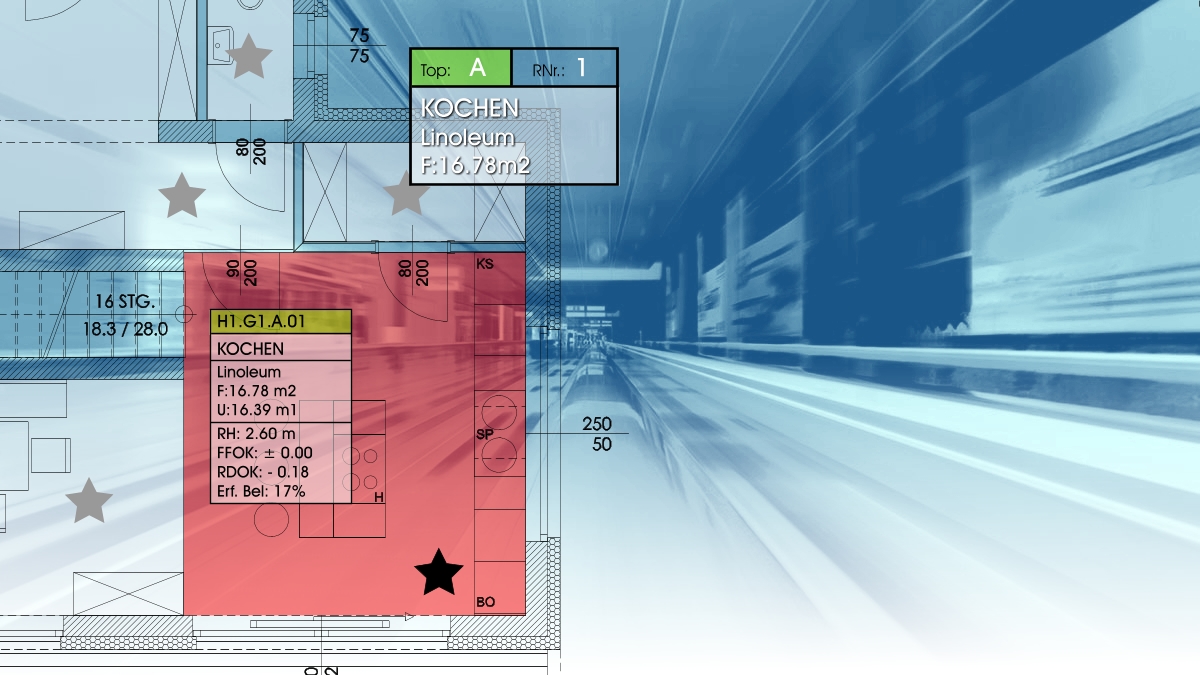

Flächenblock
Sie bestimmen welche Raumdaten im sichtbaren Flächenblock angezeigt werden.
Flächenraumdaten sind:
- Raumnummer
- Top Nummer
- Geschoß
- Haus
- Nutzung
- Raumbezeichnung
- Fußbodenaufbau
- Fläche
- Umfang
- Volumen
- bis zu 10 Zusatztexte
Die Reihenfolge und Schriftbild mit variable Textgrößen zueinander bestimmen das Aussehen des Standard-Flächendatenblocks

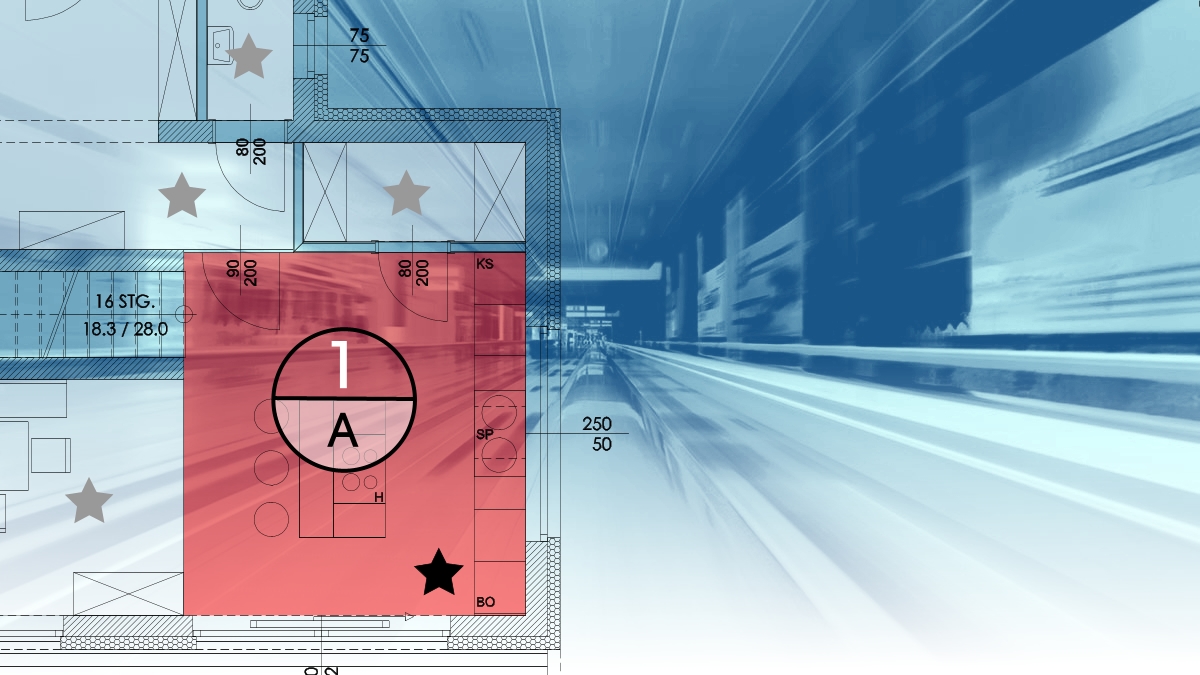

Eigenes Design mit referenzierbaren Flächendatenblöcken
Ein Flächendatenblock ist ein zusätzlicher Flächenstempel, der auch zur Summenbildung mehrerer Flächen dienen kann. So können z.B. Wohnungs- oder Geschoßflächen gebildet werden. Die Daten eines Flächendatenblocks sind assoziativ. Beim Ändern einer referenzierten Fläche werden die Daten des Flächendatenblocks automatisch aktualisiert.
Eigenen Flächenstempel erstellen und ablegen
Ein Flächenstempel besteht aus einer Gruppe von Texten, Polygonzügen, Schraffuren und Attributtexten.
Die Attributtexte dienen als Platzhalter für die Flächendaten.
Mit Hilfe von speziellen Steuersequenzen im Abfragetext des Attributtexts werden Inhalt und Darstellung der Flächendaten geregelt.
Diese Gruppe wird dann als Bibliothekssymbol abgelegt und bei Verwendung mit einer oder mehreren Flächen verknüpft.
Bei Geometrieänderung oder Dateneditierung passt sich der referenzierte Flächendatenbloch automatisch an.

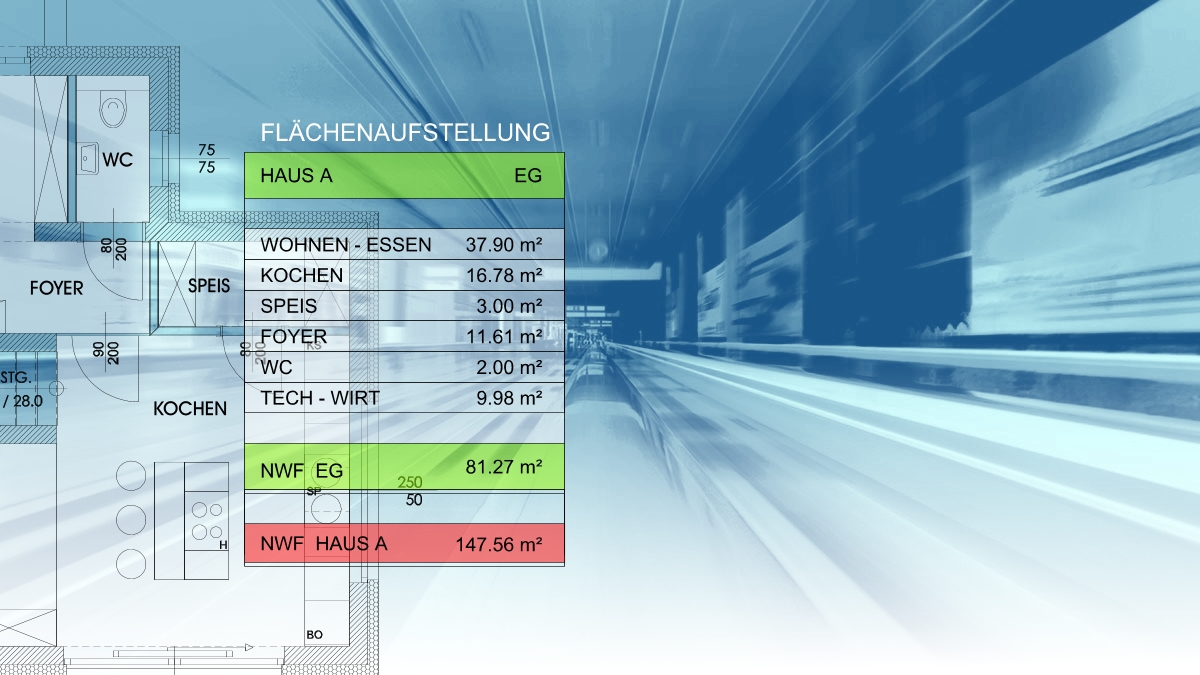

Flächenaufstellungen & Summen
Flächendatenblöcke können zu mehreren Flächengeometrien referenziert werden, daher eignen sie sich bestens um Fllächenaufstellungen und Summen vom Häusern, Geschoßen, Wohnungen oder Nutzungen auf den Plan zu bringen.

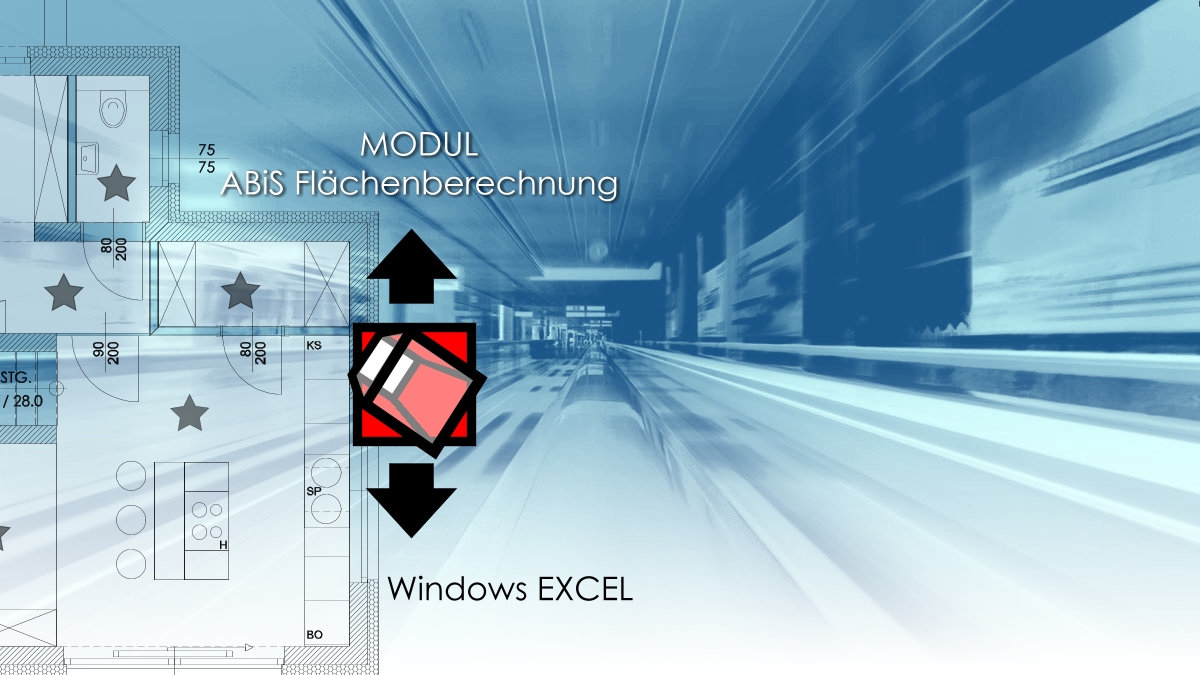

Export der Flächendaten
zum MODUL Flächenberechnung
Die in ABiSPlan ermittelten Flächen werden an das Modul Flächenberechnung übergeben und entsprechend ausgewertet. Diese importierten Flächen / Räume können aufsummiert, getrennt nach Häusern, Geschossen, Wohnungen und Nutzungen am Drucker ausgegeben werden.
Es besteht die Möglichkeit eine nachvollziehbare Flächenberechnung nach Gauß-Elling in maßstäblicher graphischer Darstellung zu erstellen.
zu anderen Programmen / EXCEL
Zur Weiterbearbeitung der Raumdaten in anderen Programmen kann einen tabellarisch, sortierte Textdatei abgespeichert werden.
Diese ANSI-Text oder UNICODE-Datei kann dann z.B.: in Windows EXCEL importiert werden.
