CAD Wand
Grundsätzlich bestimmt durch ihre Wandstärke und Höhe, ist das Ergebnis ein Quader.
Jedoch liefert die WAND mit Hilfe ihrer Parameter und Eingabeformen unterschiedlichste Darstellungen
-
Ein flexibler
Bauteil mit
Material-
eigenschaften -
Bearbeitung des
Wandabschlusses,
und der Wandstärke -
Mehrschalige
Wände
mit flexiblem
Wandaufbau
Flexibel in der Eingabe
Schon bei der Eingabe ist die WAND in Stärke, Eckverbindung und Höhe flexibel.
Damit verlässt man die Parallelität der Wanddarstellung und es ergeben sich Trapez-Geometrien in Wandgrundfläche und Seitenfläche.
Flexible Materialeigenschaften:

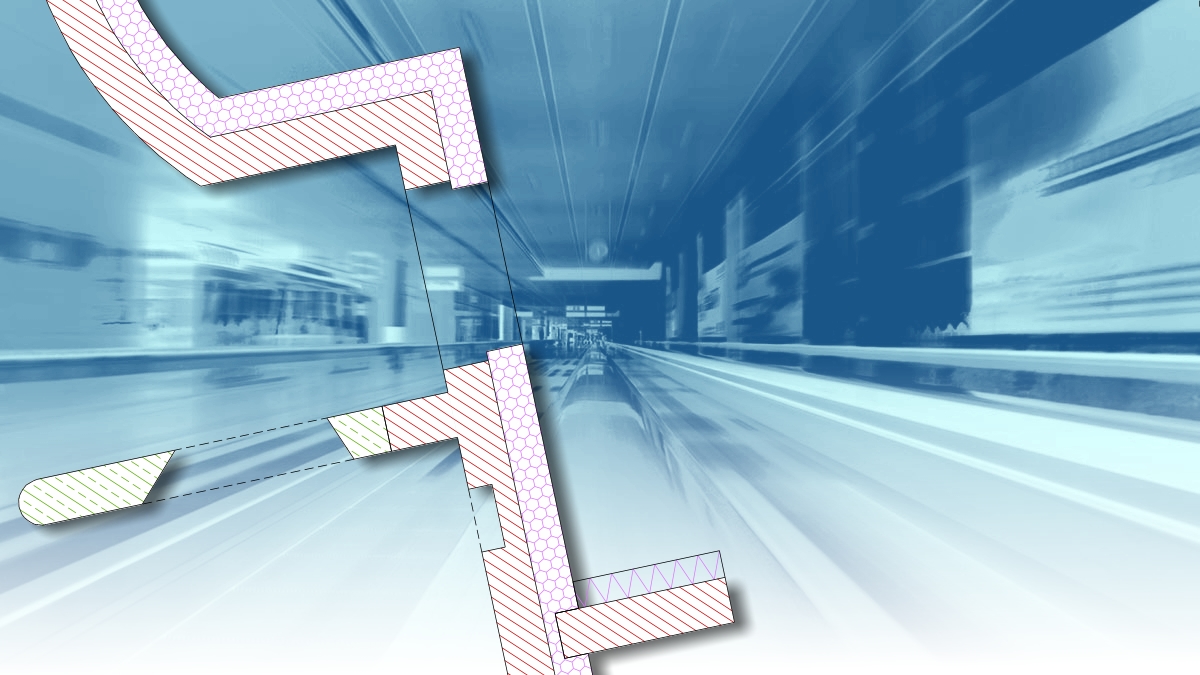

Wandaufbau oder Materialdarstellung im Grundriss und Schnitt
Jeder Wand/Bauteil kann ein vordefinierter Wandaufbau zugewiesen werden.
Dieser gewählte Aufbau wird dann in den Grundrissen und Schnitten für die Plandarstellung sichtbar.

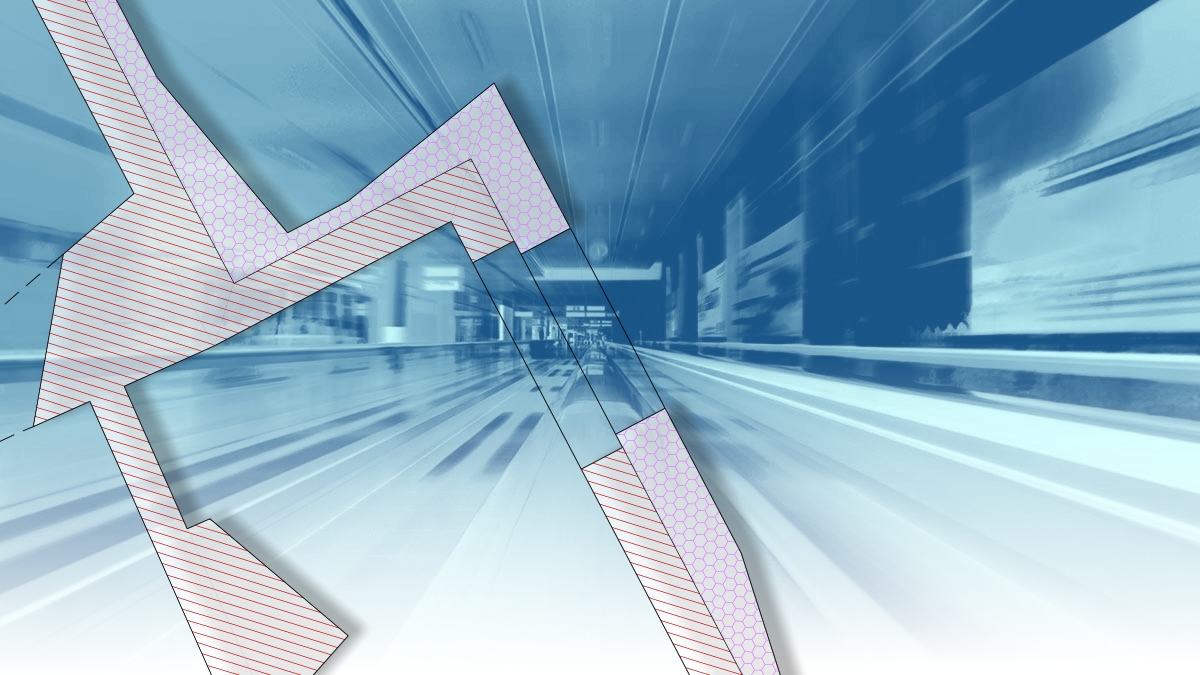

Mehrschalige Wandkonstruktion
Eine Wand mit vielen Schichten!
Mit bis zu 10 Positionen in Vektor- und Schraffurdarstellung läßt sich jeder Wandaufbau kreieren.
Durch fixe Positionen & Größen und verknüpfter Wandstärke haben Sie Ihre Standardwand immer griffbereit.
Jedes Material besitzt aber auch einen flexiblen Bereich!
Diese Position passt sich immer der gewählten Wandstärke an.
Ob Sie nun einen 25er oder 50er Ziegel verwenden, oder bei einem Verbundsystem die Dämmstärke erhöhen,
das gewählte Material macht die Änderung der Wandstärke automatisch mit.
Flexible in der Bearbeitung:
Wandstärke ändern
Ob einen ganzen Wandzug oder nur eine einzelne Wand, die neue Wandstärke kann über drei Positionen zugewiesen werden.
Dabei passen sich ein flexibles Wandmaterial, alle angrenzenden und verschnittenen Wandanschlüsse von eingeblendeten Wänden,
sichtbare Flächenberechnungen, Verschneidungen (Ecken) Durchbrüche und Makros (Fenster & Türen) automatisch an.
Wandende
Für Verschneidungen oder Eckausbildungen können die Wandenden frei mit einem Polygonzug gestaltet werden
Trimmen oder Bewegen
Wände verhalten sich wie Vektoren, d.h.: Wände können ebenfalls in Richtung ihrer Längsseite verlängert oder gekürzt werde.
Oder bei Definition von zwei Wänden miteinander verbunden werden (Ecke), inklusive Rundungsradius.
Koordinaten-Punkte bearbeiten
Jeder Eckpunkt der Wand ist frei im Koordinatensystem verschiebbar.
Damit lassen sich schräg im Raum oder ansteigende Wandzüge erzeugen.
Zuschneiden

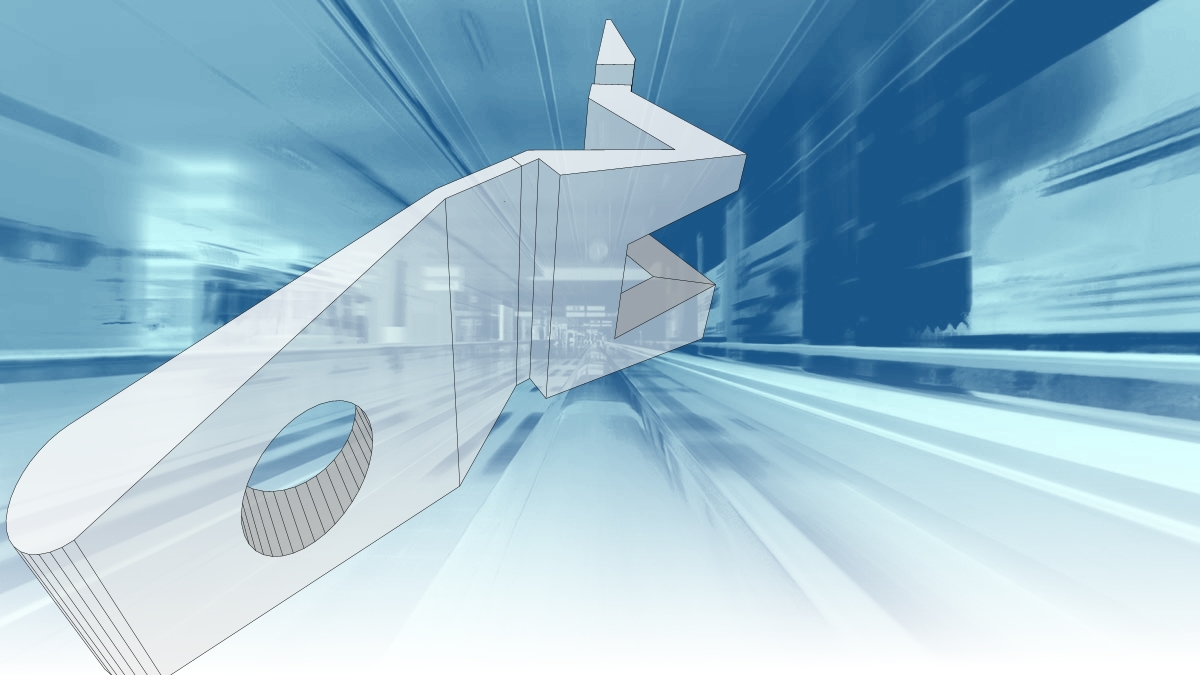

Auch entlang einer Schnittlinie können Wände gestaltet werden (Giebelmauer), ohne dabei die Eigenschaften zu verlieren.
Nur beim Rundschnitt / Boolsche Operationen wird die Wand in ein VOLLES ELEMENT umgewandelt.
