Das vollassoziative Bemaßungssystem
Die Bemaßung von ABISPLAN erfolgt halbautomatisch und ist voll assoziativ.
Die Bemaßung entspricht den Anforderungen der DIN.
Das System ermöglicht jedoch jederzeit eine Anpassung an Ihren individuellen Stil oder an die Normen eines anderen Landes.
-
Halbautomatisch
in der Eingabe
Automatisch &
voll assoziativ
in der Änderung -
Die Bemaßung
macht jede
Änderung
automatisch mit, -
selbst wenn
die Bemaßung
ausgeblendet,
gesperrt
oder gefroren ist! -
Damit werden
Bemaßungsfehler
vermieden! -
> Längenbemaßungen
> Winkelbemaßung
> Höhenkoten Schnitt
> Höhenkoten Grundriss
> Summenblöcke
Halbautomatische Eingabe mit Punkt oder Schnittlinie
Halbautomatisch in der Eingabe einer Bemaßung bedeutet, dass Sie die Lage und Art der Bemaßung, deren Aussehen und die Punkte, die zu bemaßen sind, festlegen, die restliche Arbeit (Ermitteln der Maßzahlen, Einfügen der graphischen Darstellung der Bemaßung in Zeichnung) erfolgt automatisch
Punkt-Eingabe:
Sie bestimmen einzeln oder in Serie, Punkt für Punkt welche Objektkoordinaten in der Bemaßungskette eingefügt werden.
Schnittlinien-Eingabe:
Alle Vektoren, Wände und Öffnungen, welche von einer Definitionslinie geschnittene werden, wandern in die Bemaßungskette.
Bemaßungsarten:
ABISPLAN unterscheidet in drei Arten von Bemaßungen:
Längenbemaßungen, Winkelbemaßung & Höhenkoten
1. Längenbemaßung
Die Längenbemaßungen unterteilen wir in
> Kettenmaße
> Laufmaße
> Bogenbemaßungen
> Fenstermaße
Sowohl Kettenmaße als auch Laufmaße können als Schrägmaße ausgeführt werden, dies erlaubt die Kotierung von Längen, die in der Zeichnung unter einem bestimmten Winkel verzerrt werden.
2. Winkelbemaßung
Bemaßung des Schnittwinkels zweier Linien bzw. des Öffnungswinkels eines Kreisbogens.

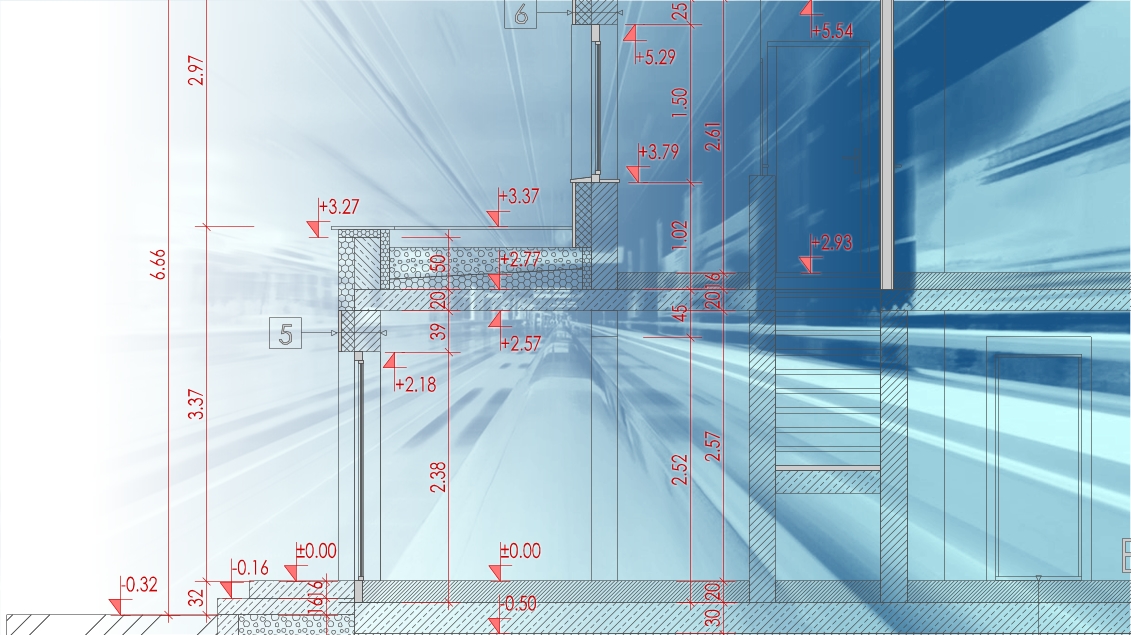

3. Höhenkoten
Höhenkotenbemaßung für Ihre Schnittdarstellung
Der erste eingegebene Punkt erhält die eingestellte Höhe (Fixpunkt). Alle übrigen Höhen werden relativ zu diesem Punkt gerechnet.
4. Höhenkoten im Grundriss
5. SummenBlock / Summieren von Längen
Höhenkoten im Grundriss
Die Daten einer Höhenkote im Grundriss sind in ABiSPlan 3D wahlweise assoziativ (Höhe von Referenzpunkt), in ABiSPlan 2D immer nummerisch.
Als Vorlage für ein Höhenkoten-Symbol dient ein Datenblocksymbol mit speziellen Attributen, die den Inhalt und die Darstellung der anzuzeigenden Daten regeln. Die Bibliothek AbisHKGrund.b2d mit mehreren unterschiedlichen HK-Symbolen wird bei der Installation von Abisplan mit aufgespielt.

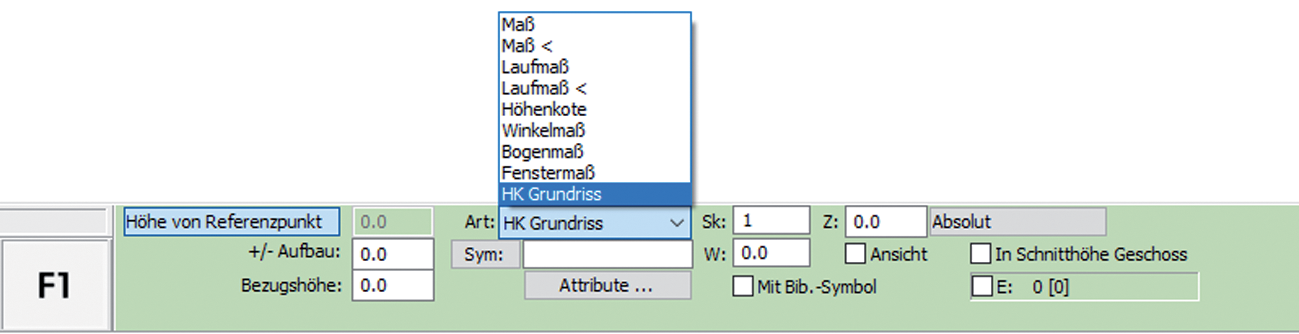

Das ABiS Grundriss-Höhenkoten-Symbol ist nur dann eine assoziative Bemaßung, wenn sie mit "Höhe von Referenzpunkt" eingegeben wird. Daher ist auch das Eingabefeld daneben ausgegraut und nicht wählbar! Die Höhe wird vom markierten / angeklickten Objekt-Vektorpunkt übernommen und zur Berechnung der Ergebnishöhe verwendet!
Die meisten bereitgestellte HK-Symbole beeinhalt weitere Attributtexte zur variableren Gestaltung. Wenn sochle Texte vorhanden sind, werden diese bei der Eingabe angezeigt und die Einträge abgefragt.
Sie können sich natürlich auch eigene Höhenkoten-Symbole gestalten und in die Bibliothek ablegen!

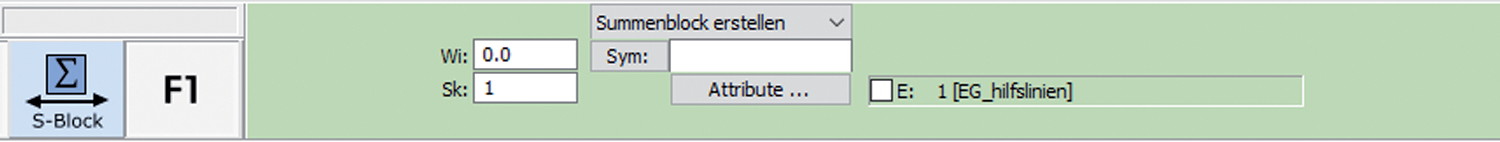

SummenBlock / Summieren von Längen

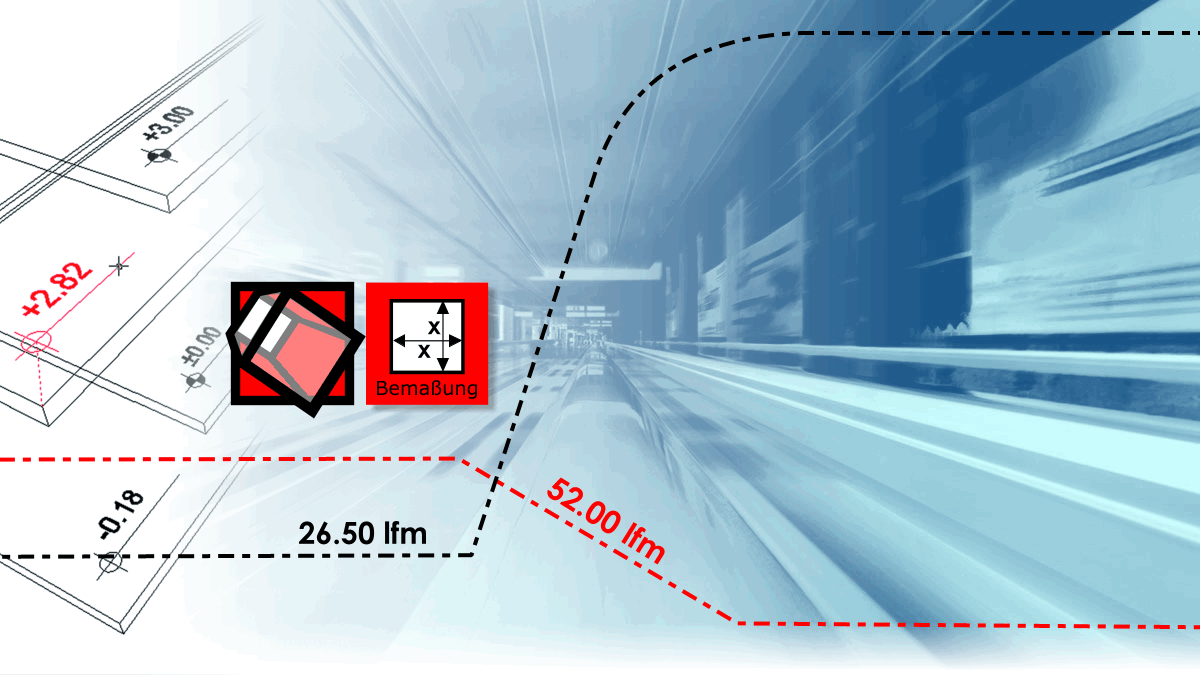

Mit Hilfe von Summenblöcken können Längen von vorhandenen Zeichnungsobjekten summiert und angezeigt werden. Die Daten eines Summenblocks sind assoziativ. Beim Ändern eines referenzierten Objekts werden die Daten des Summenblocks automatisch aktualisiert.
Die meisten bereitgestellte SummenBlock-Symbole beeinhalt weitere Attributtexte zur variableren Gestaltung. Wenn sochle Texte vorhanden sind, werden diese bei der Eingabe angezeigt und die Einträge abgefragt.
Sie können sich natürlich auch eigene SummenBlock-Symbole gestalten und in die Bibliothek ablegen!

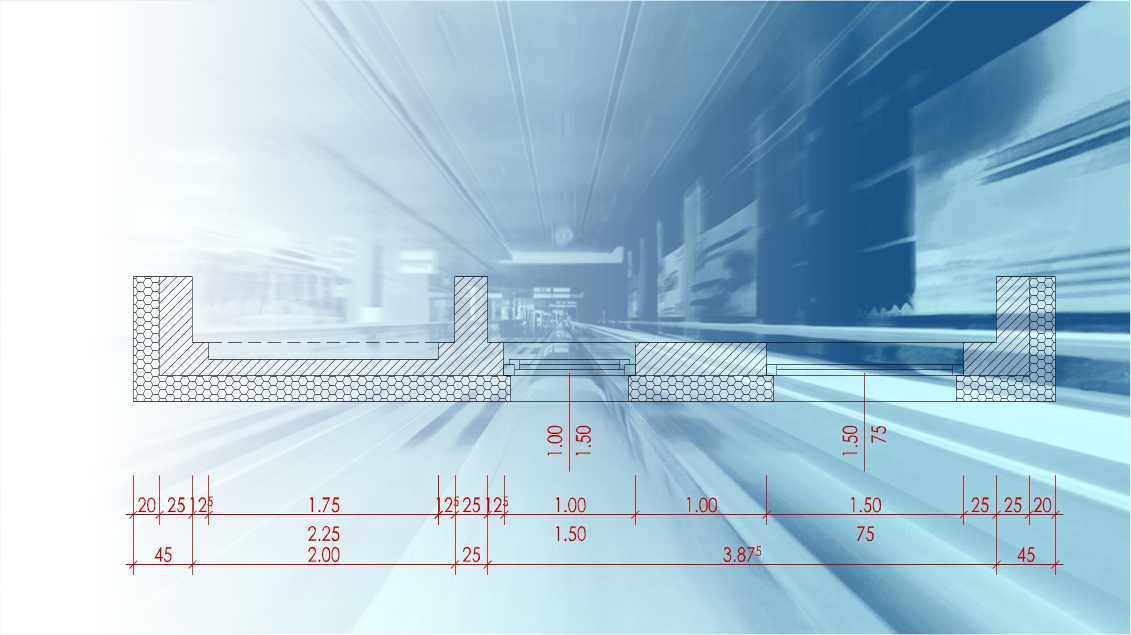

Voll assoziativ!
Bei Änderungen werden die bereits erstellten Maßketten automatisch angepasst, selbst wenn sie gerade ausgeblendet, gesperrt, gefroren
oder außerhalb des sichtbaren Bildschirmbereiches sind.

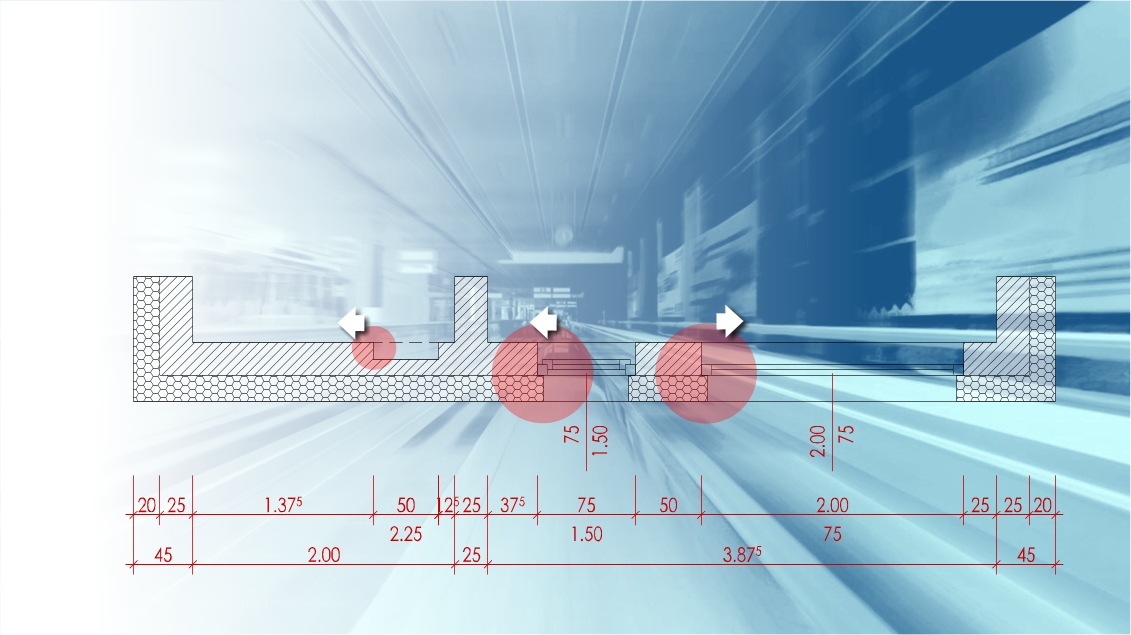

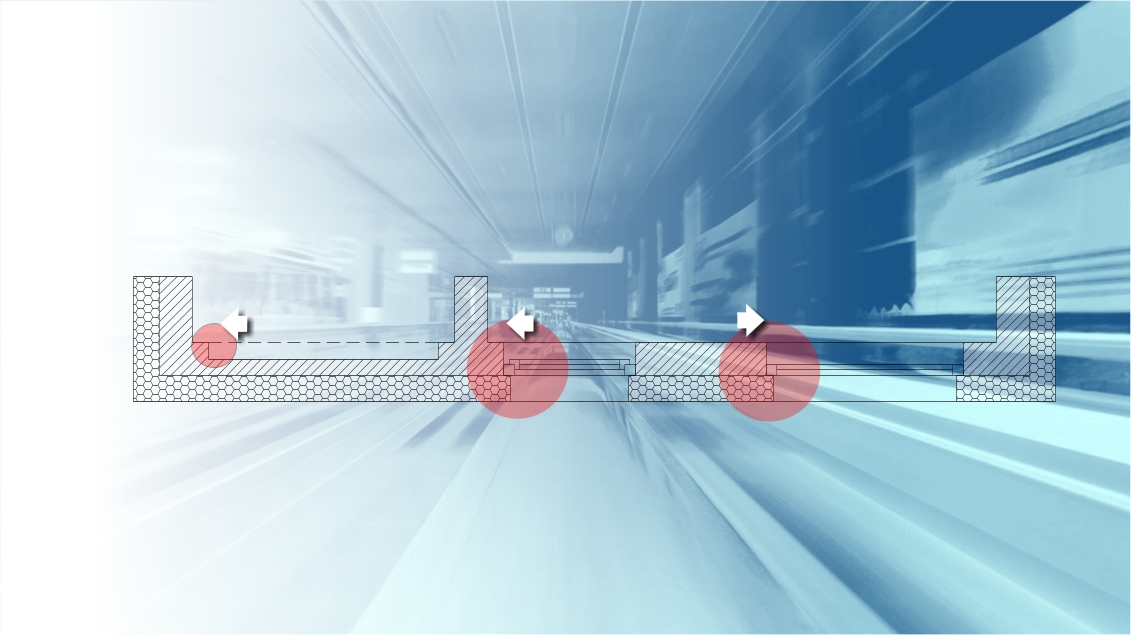

Wenn sich eine Wand verschiebt, eine Öffnung größer oder eine Stütze gelöscht wird, wird die
Bemaßung automatisch neu berechnet.
