ABiS FEM
Mit den Programmen ABiS FEM Platte und ABiS FEM Scheibe können Sie Betondecken bzw. Wandscheiben nach der Finiten Elemente Methode berechnen und bemessen.
Die resultierenden Spannungen und Verformungen lassen sich wie auch die erforderlichen Bewehrungen grafisch ausgeben. Letztere können direkt von ABIS Bewehrungsplan übernommen werden.
-
Übernahme der Geometrie
direkt von ABiSPlan
oder DWG-Datei
Verformungen bestimmen
Bewehrungen bemessen
Geometrie aus CAD
Die Platten oder Scheibengeometrie kann direkt von ABiSPlan oder von einem beliebigen Dritt-CAD-System via DWG-Datei übernommen werden.

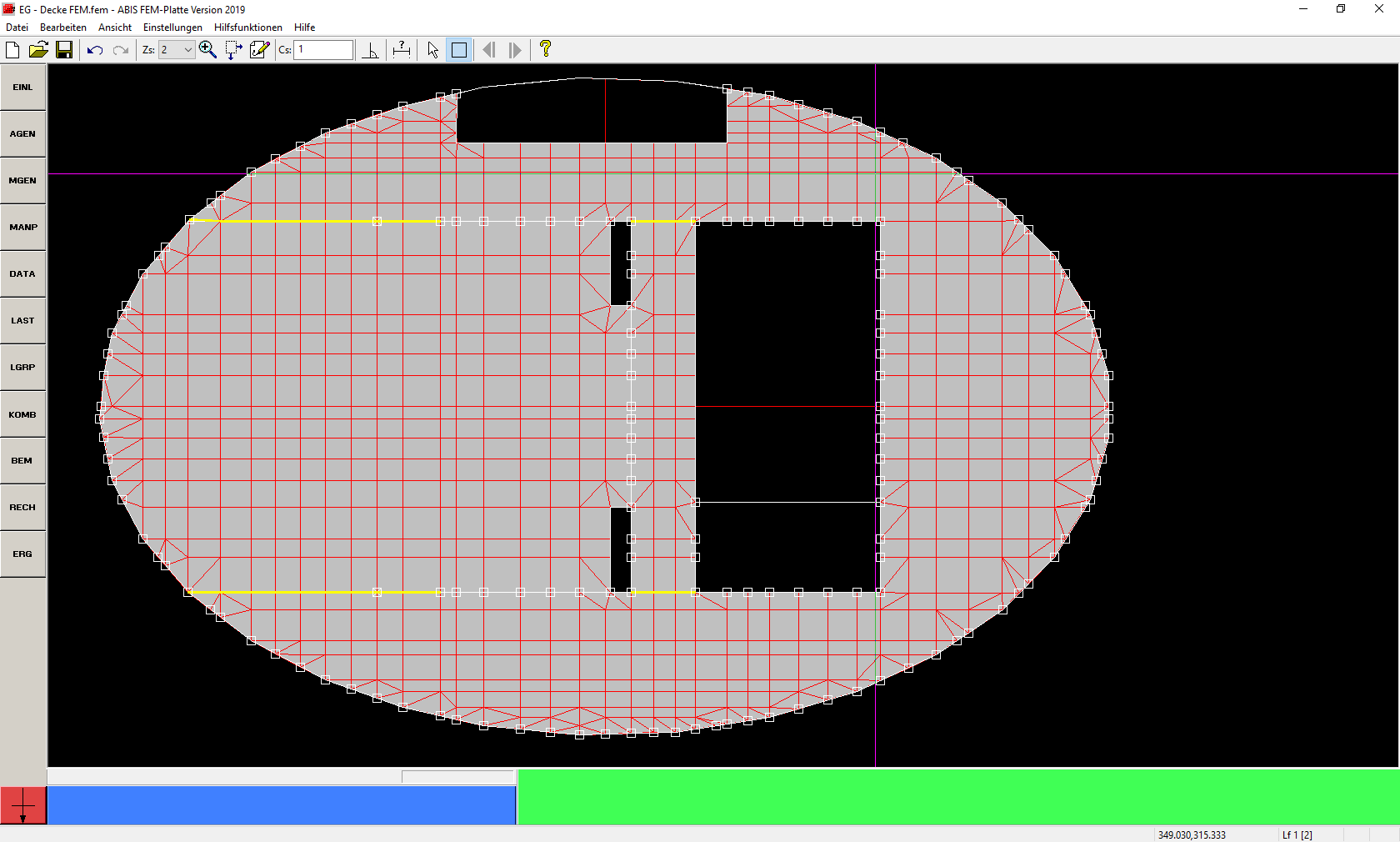

Linien und Punkte eines eingelesenen Planes können als Auflager, Plattenränder oder Rand von Aussparungen definiert werden. Aber auch das Zeichnen der Plattengeometrie ohne planliche Unterlage ist möglich. Gezeichnet wird wie im CAD-Programm ABiSPlan. Die Netzgenerierung erfolgt nach Angabe der maximalen Elementgröße automatisch in Rechteck- und Dreieckselemente und kann manuell angepasst werden.
Durch die Funktion des unlimitierten Undo und Redo können Fehler schnell Rückgängig gemacht oder der zurückgenommene Arbeitsschritt doch wiederholt werden.
Nutzlastaufstellung
Eine überlegte Nutzlastaufstellung für Flächenlasten und Eingabe der entsprechenden Lastfälle ist nicht nötig, im Menü Lastgruppe kann durch ankreuzen des Parameters "Elementweise Nutzlast" die Nutzlastbelastung elementweise gerechnet werden und wird automatisch zur Berechnung der maximalen und minimalen Schnittkräfte überlagert.

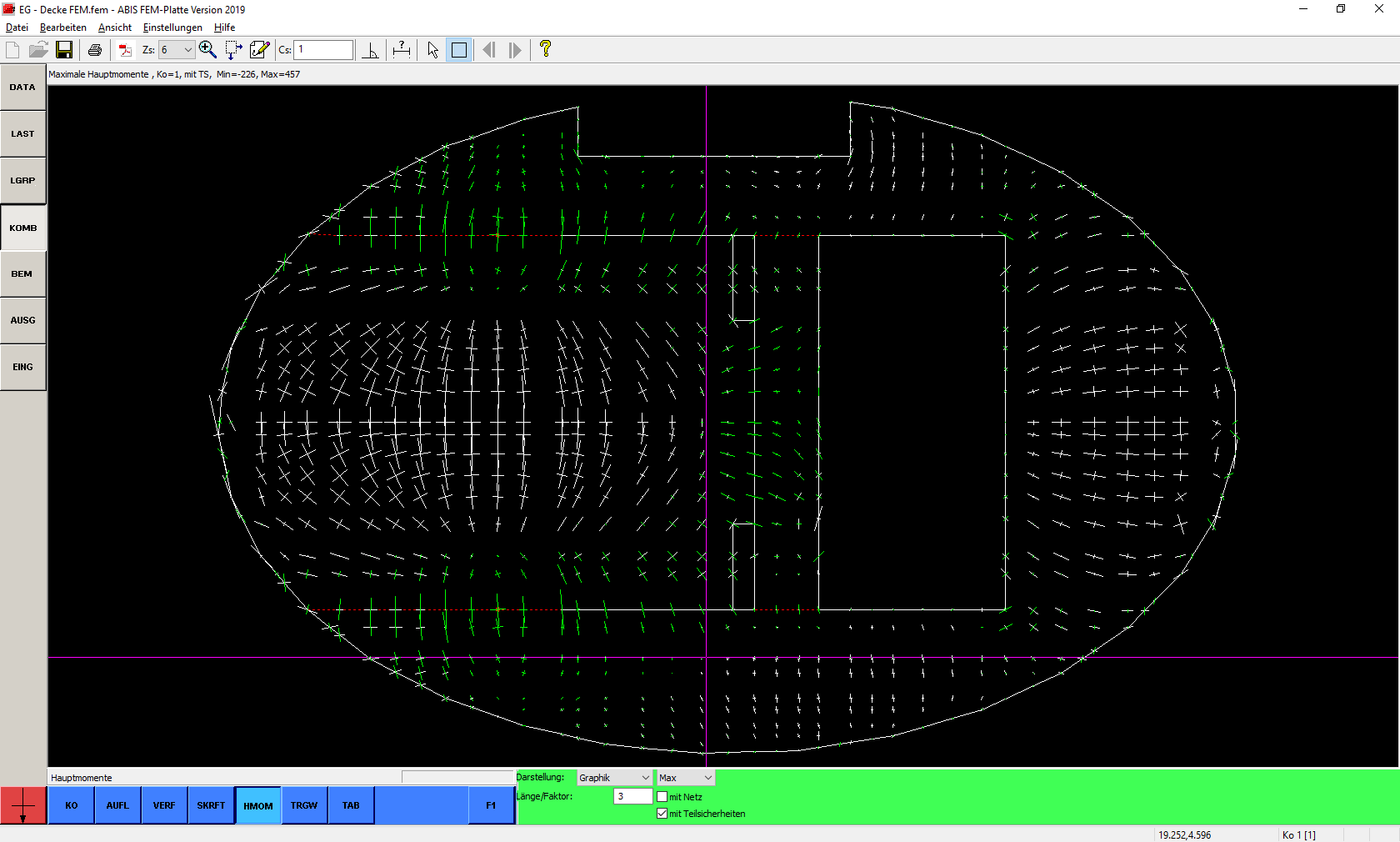

Darstellung der Hauptmomente
Verformungsdarstellung

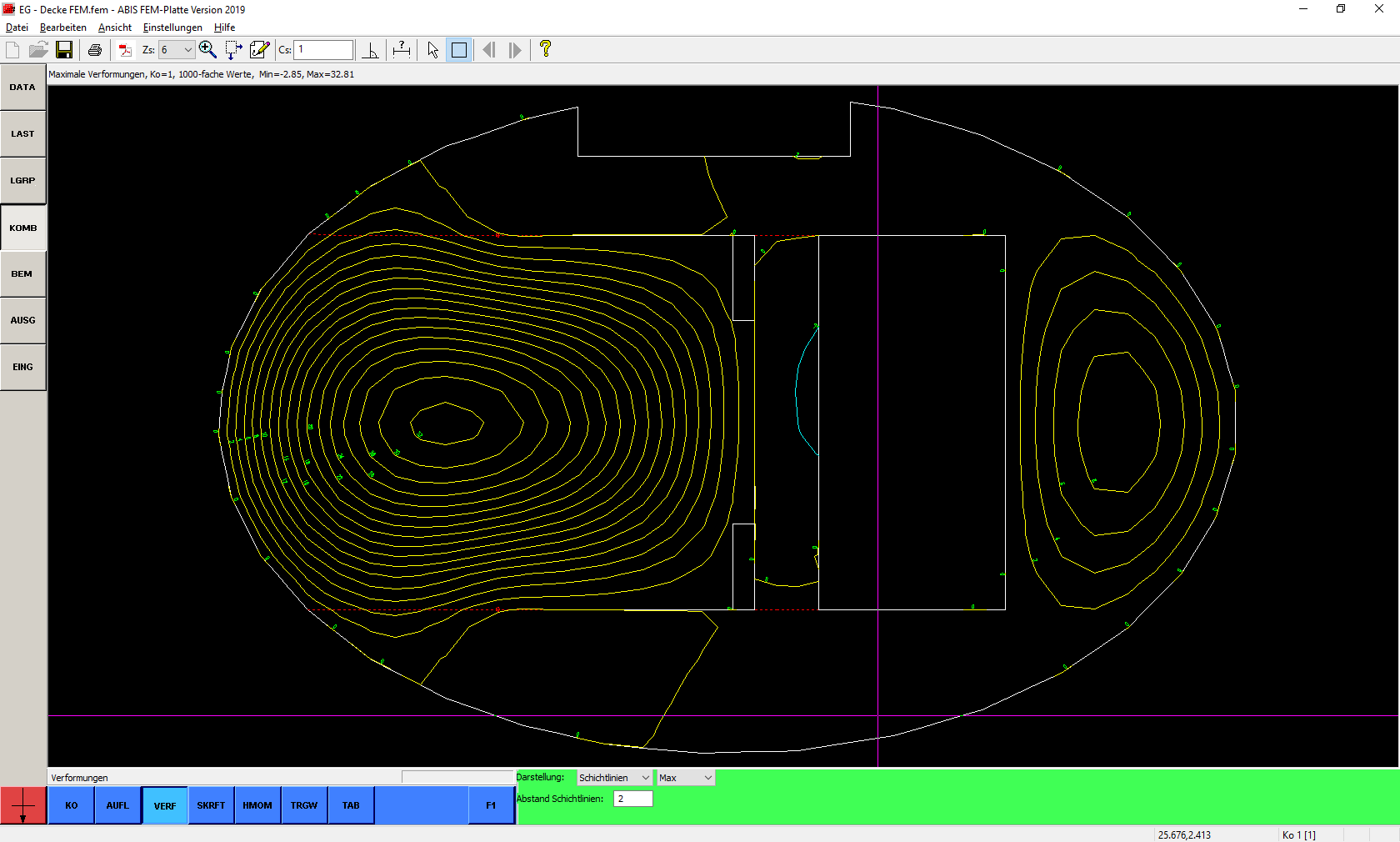

möglich als 3D-Darstellung, Durchbiegungswerte je Knoten oder Schichtenlinien
Erforderliche Biegebewehrung für die definierten Träger

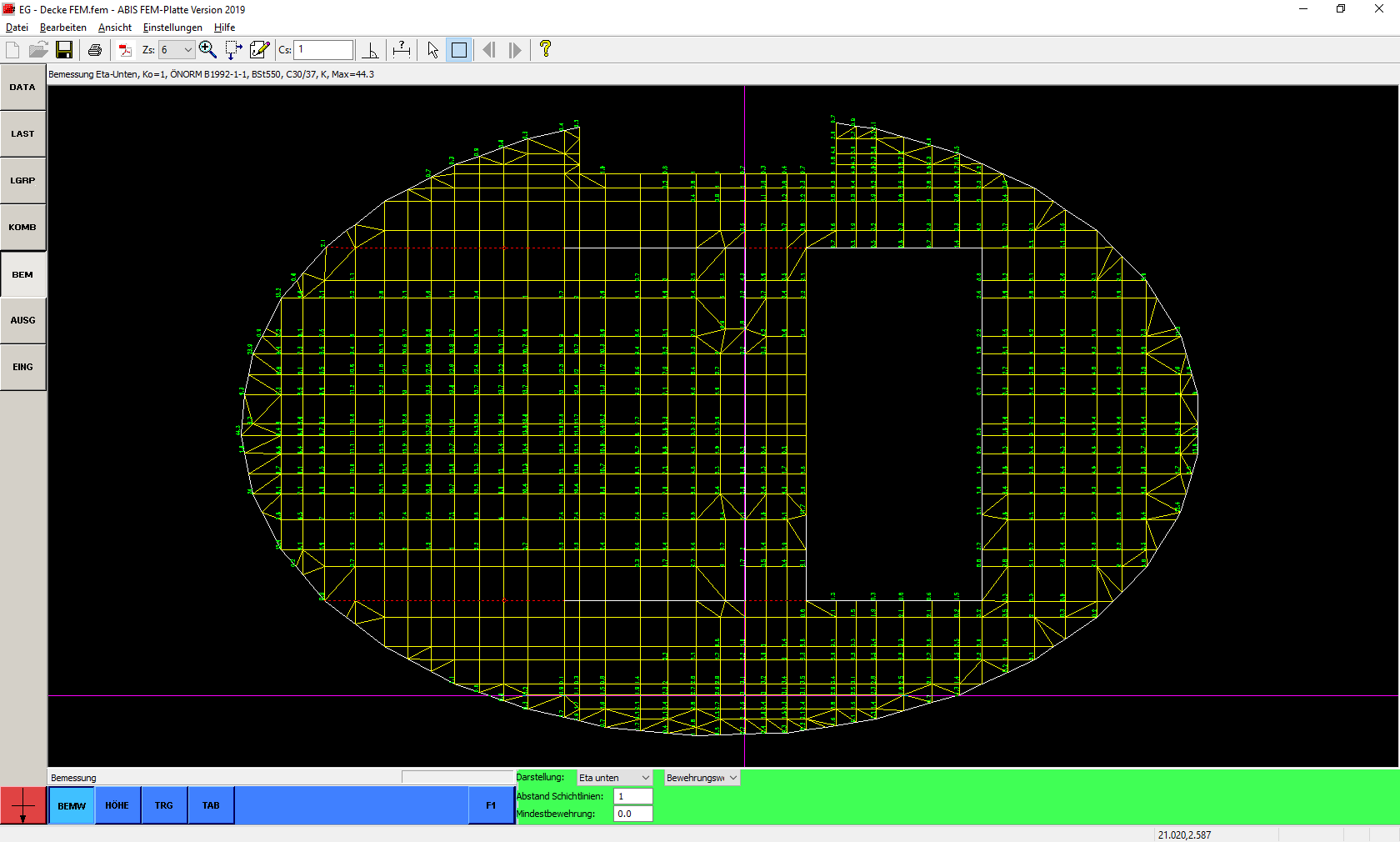

Erforderliche Bewehrung
Die Richtung der Schrift gibt die Bewehrungsrichtung an
Auflagerkräfte als Linienlasten darstellbar
Die Auflagerkräfte auf gelagerte Knoten können interaktiv auf Linienauflager umgerechnet werden.
