WINDLASTERMITTLUNG
WINDLASTERMITTLUNG nach
DIN 1055-4
DIN EN 1991-1-4/NA
ÖNorm B 4014-1
ÖNorm B 1991-1-4
Eurocode EN 1991-1-4
-
Berechnung für
viele (Dach-)Formen
Grafische Illustration
FORMEN
Windlastermittlung für Gebäude mit:
Pult- und Sattel und Walmdächern
Flachdächer mit / ohne Attika
Zylindrische Dächer
Sheddächern
freistehende Wände, ebenes Fachwerk
freistehendes Pultdach
freistehendes symmetrisches Dach
Kreiszylinder
BERECHNUNG
Berechnung der örtlichen und mittleren Windbelastung sowie der Gesamtwindbelastung.
DIN EN 1991-1-4 / NA

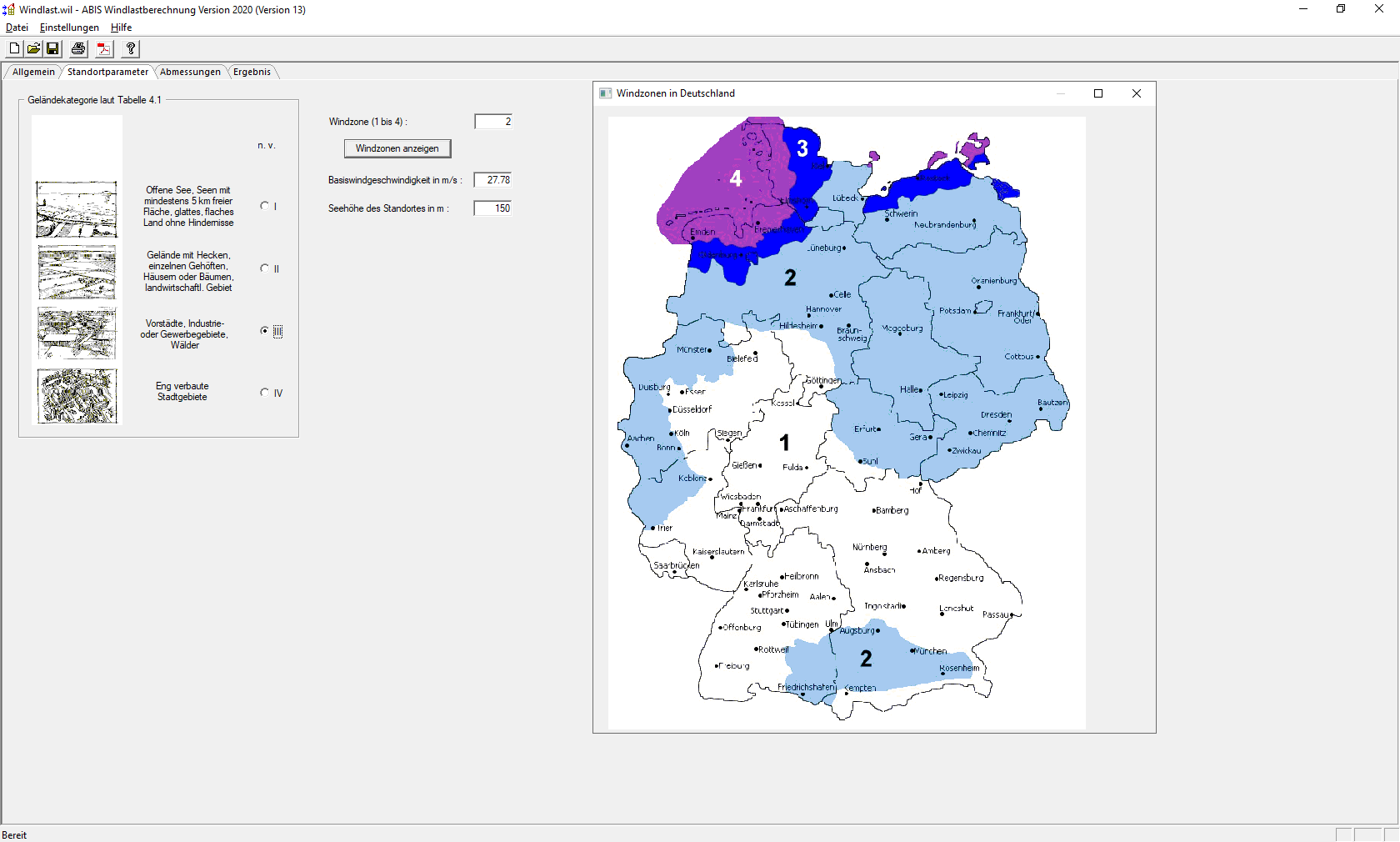

Implementierung des nationalen Anhangs DIN EN 1991-1-4 / NA. Enthält u. a.: Windzonenkarte für Deutschland. Eigene Profile der mittleren Windgeschwindigkeit, der Turbulenzintensität und des Böengeschwindigkeitsdrucks für die einzelnen Geländekategorien. Spezielle Außendruckbeiwerte für vertikale Wände. Eigenes Verfahren zur Ermittlung des Böenreaktionsfaktors.
NORM EN 1991-1-4:
Implementierung von ebenen Fachwerken und Kreiszylindern. Berechnung von Kraftbeiwerten und Außendruckbeiwerten mit Hilfe der Reynoldszahl Re.
BEISPIELE:

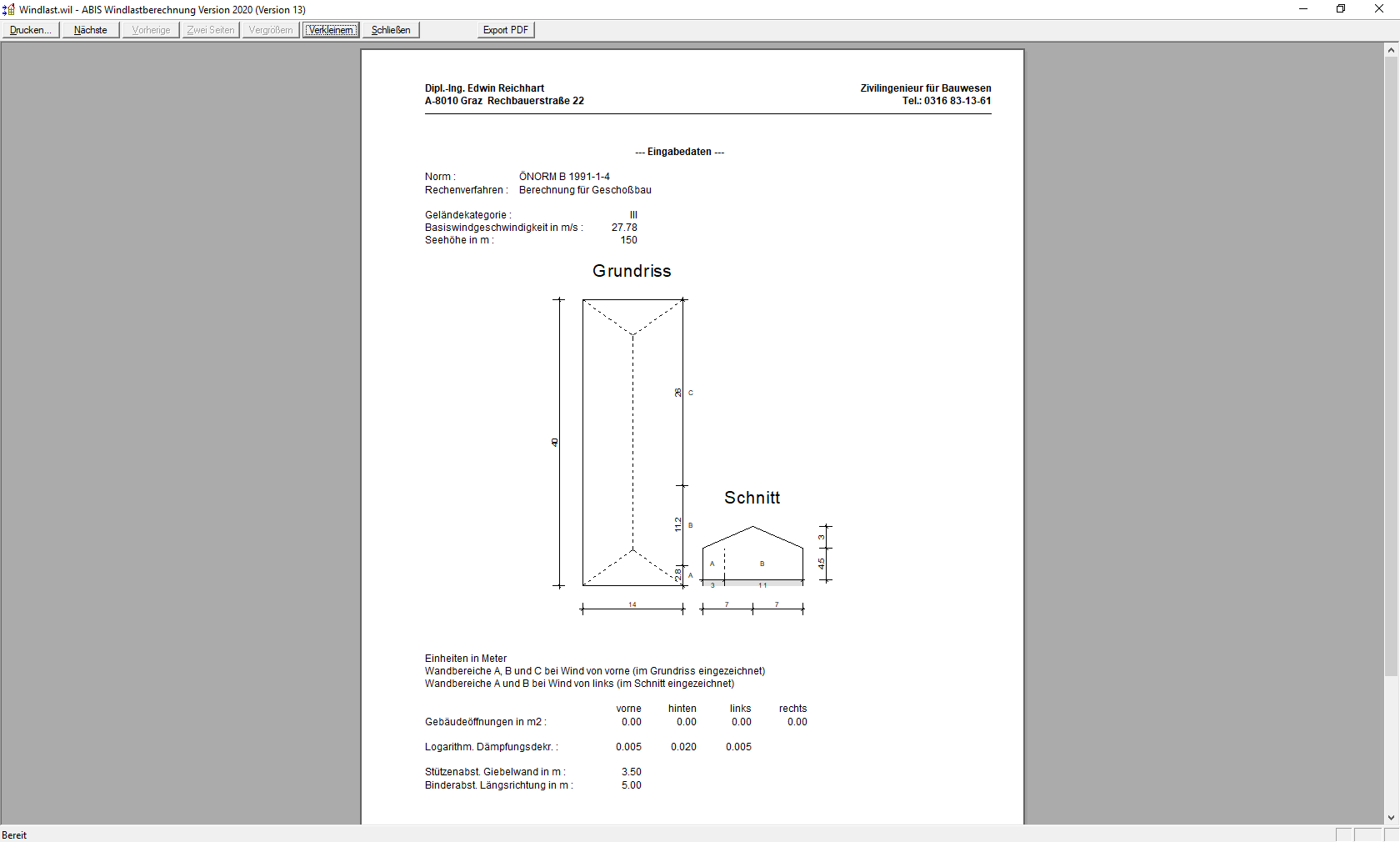

Geometrie Walmdach
Ein Walmdach erzeugen Sie einfach dadurch, indem Sie die Firstlänge kleiner als die mittlere Länge eingeben:

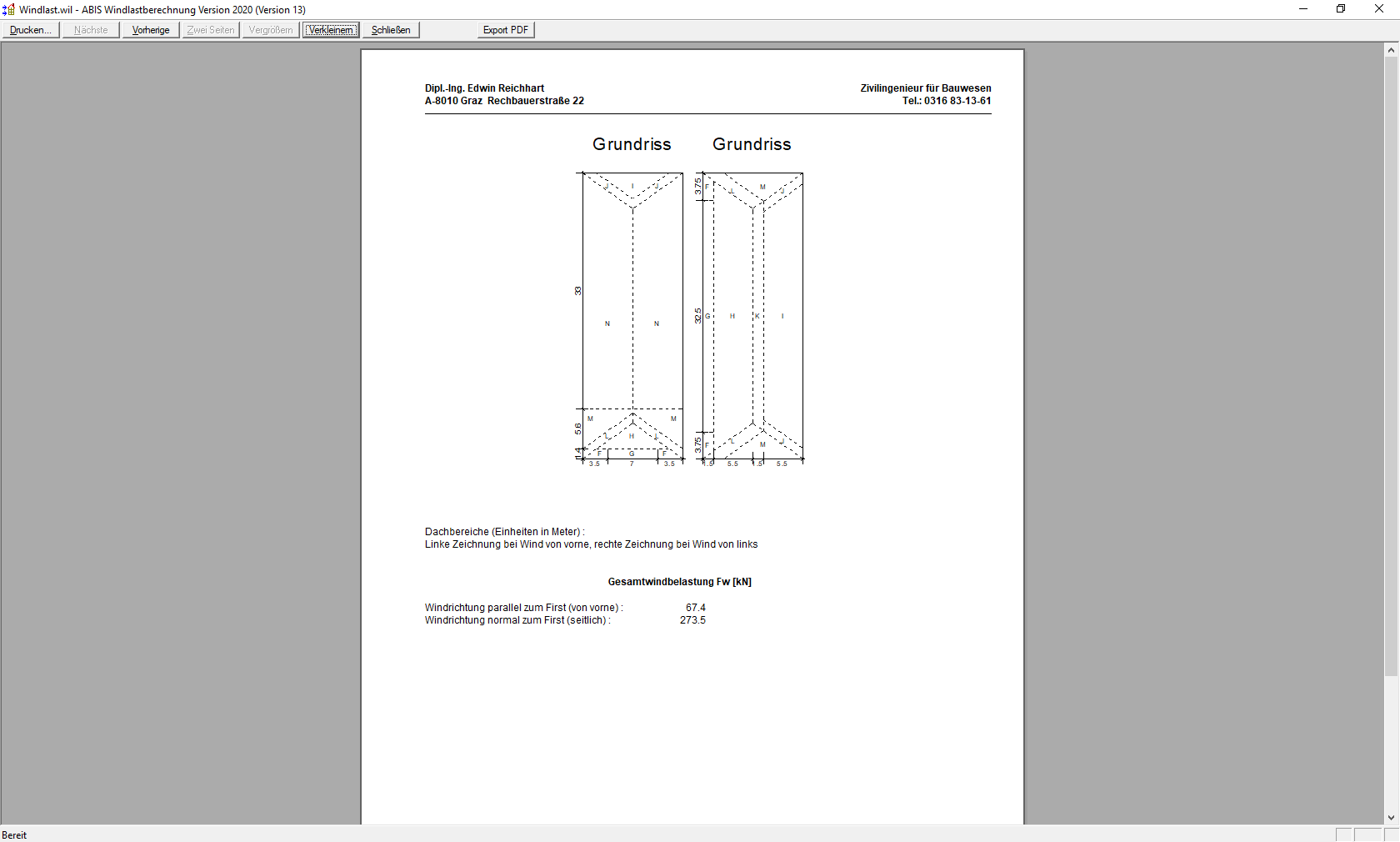

Belastung Walmdach

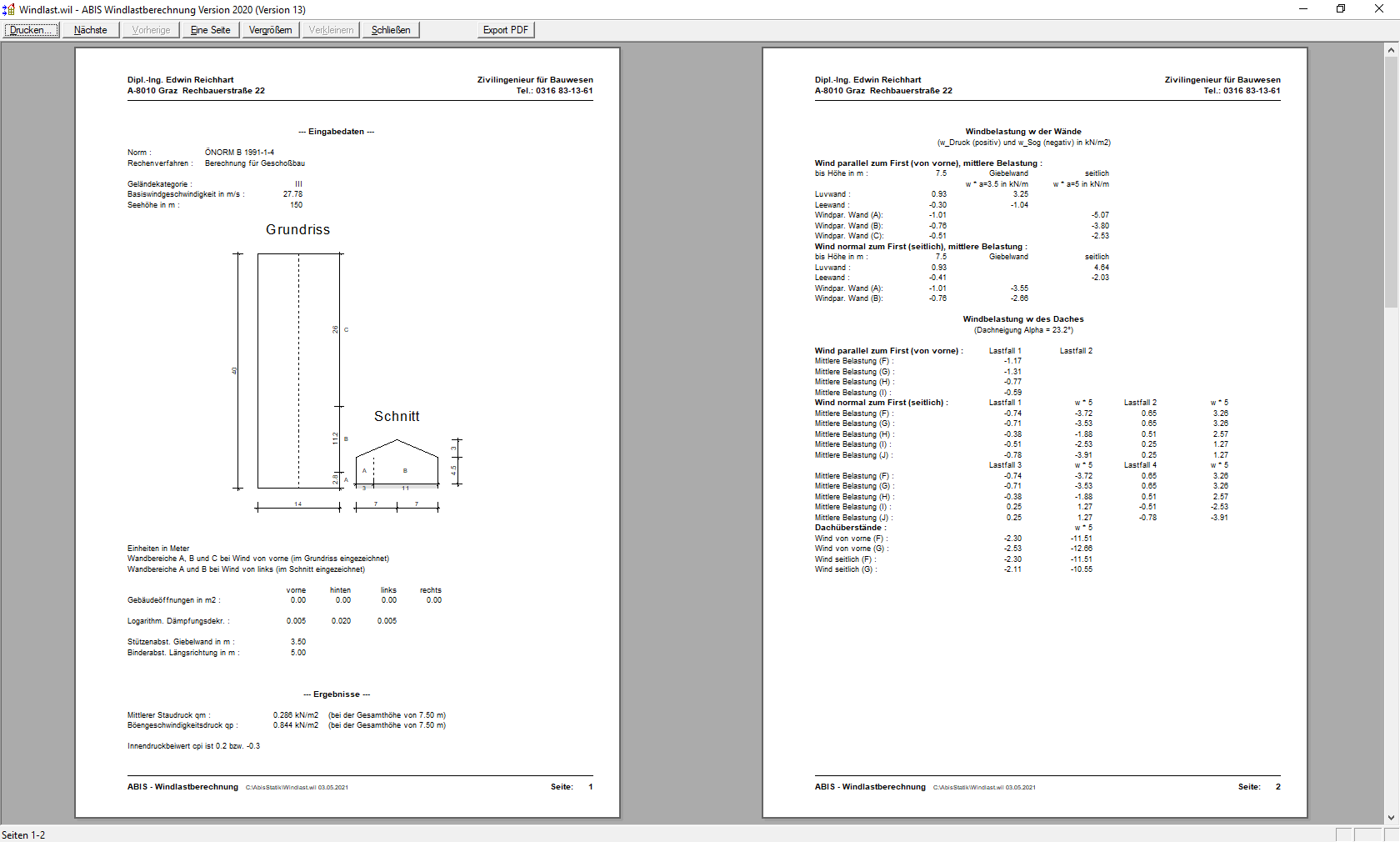

Ergebnisausdruck

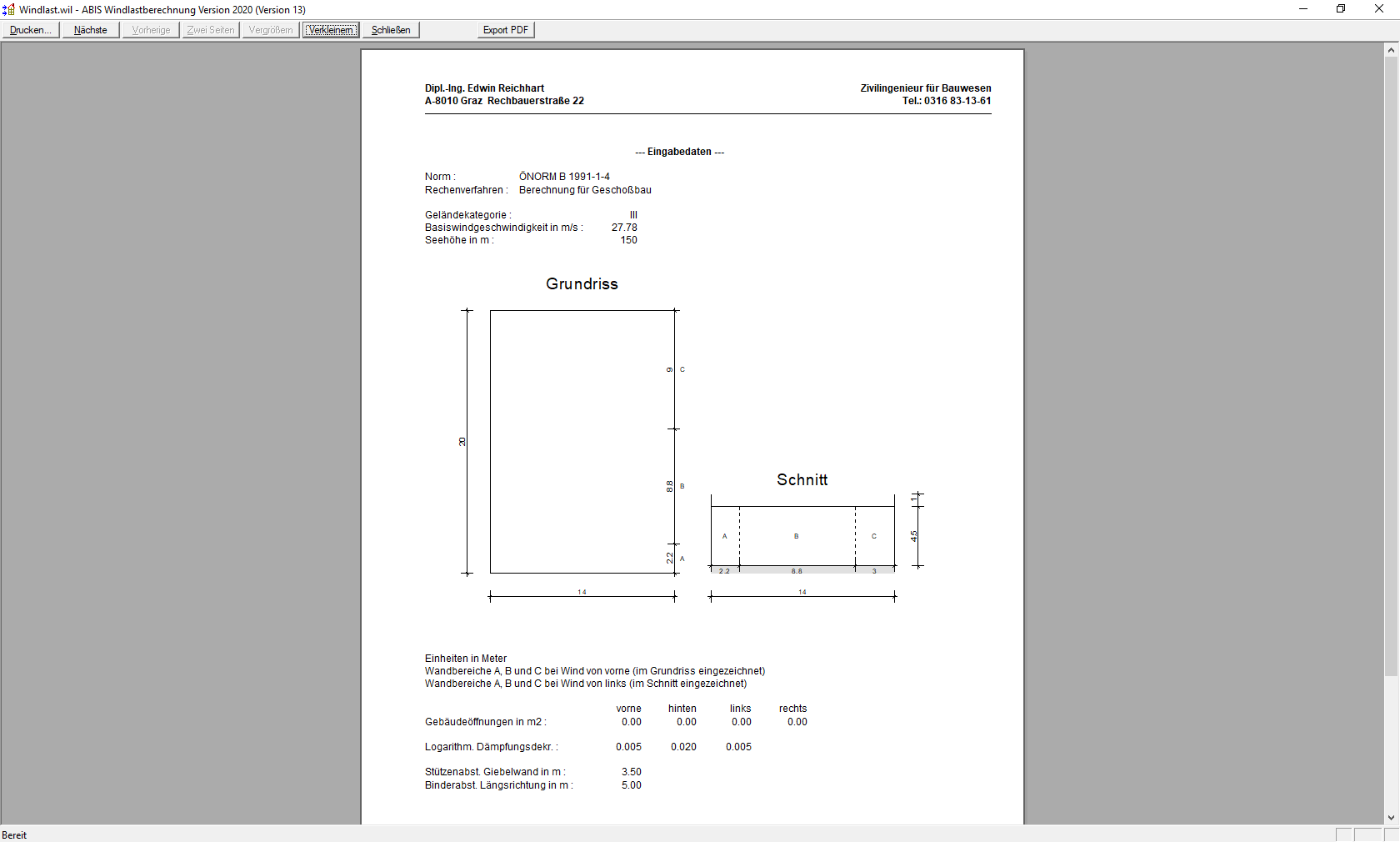

Flachdach mit Attika:
Ein derartiges Dach können Sie dadurch erzeugen, indem Sie die Dachhöhe gleich Null eingeben und anschließend eine Attikahöhe größer Null

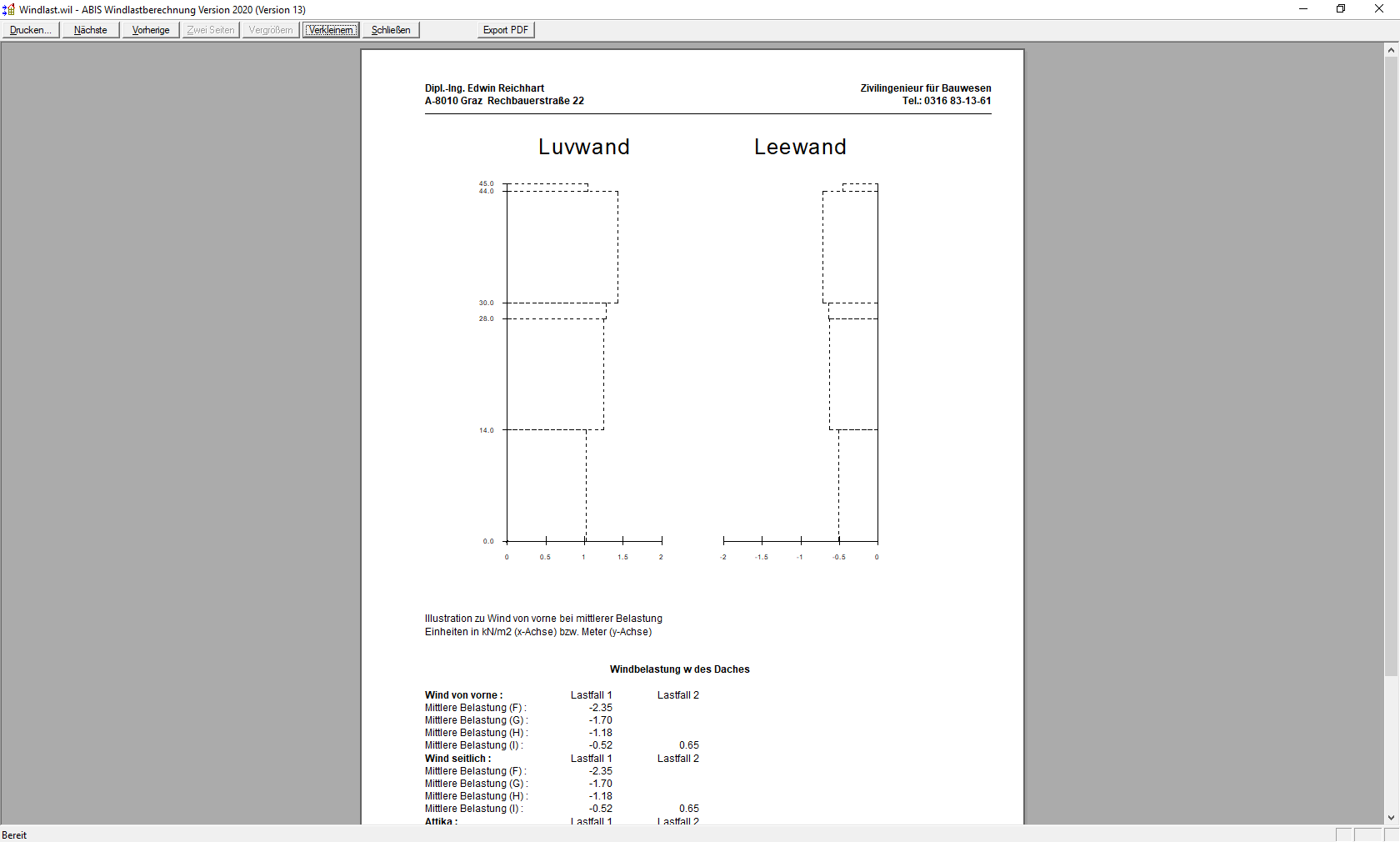

Windbelastung von Wänden.
Graphische Illustration: Auf der y-Achse sind die Wandhöhen in Meter aufgetragen, auf der x-Achse die Belastung in
