WINKELSTÜTZMAUER
Berechnung von Winkelstützmauern und Schwergewichtsmauern nach derzeit gültigen Normen und allen vorherigen ÖNormen und DIN-Normen.
-
Iterative
Bestimmung
der notwendigen
Abmessungen
NOTWENDIGE ABMESSUNGEN
Iterative Bestimmung der notwendigen Abmessungen, infolge Einhalten der Kippsicherheit und Gleitsicherheit, sowie der zulässigen Bodenspannungen.
MÖGLICHKEITEN
Vorder- und Hinterseite der Wand beliebig geneigt
Nur eine Bodenschicht möglich
Auflast auf der Mauer und Anker
Bemessung der Mauer und des Fußes
Grundbruchnachweis wahlweise nach Önorm B4435-2 oder EN 1997-1, DIN EN 1997-1/NA
Mehrschnittige Verbindungen können berechnet werden, indem die Anzahl der Scherfugen von 1 oder 2 auf eine beliebige Anzahl erhöht wird.
EINGABE
Um die Eingabe übersichtlicher zu gestalten, teilt das Programm Abisstatik Winkelstützmauer die Eingaben in mehrere Teilfenster auf. Diese Teilfenster sind ähnlich wie Karteikarten angelegt, und können durch Klicken auf die entsprechende Karte gewählt werden.
AUSGABE

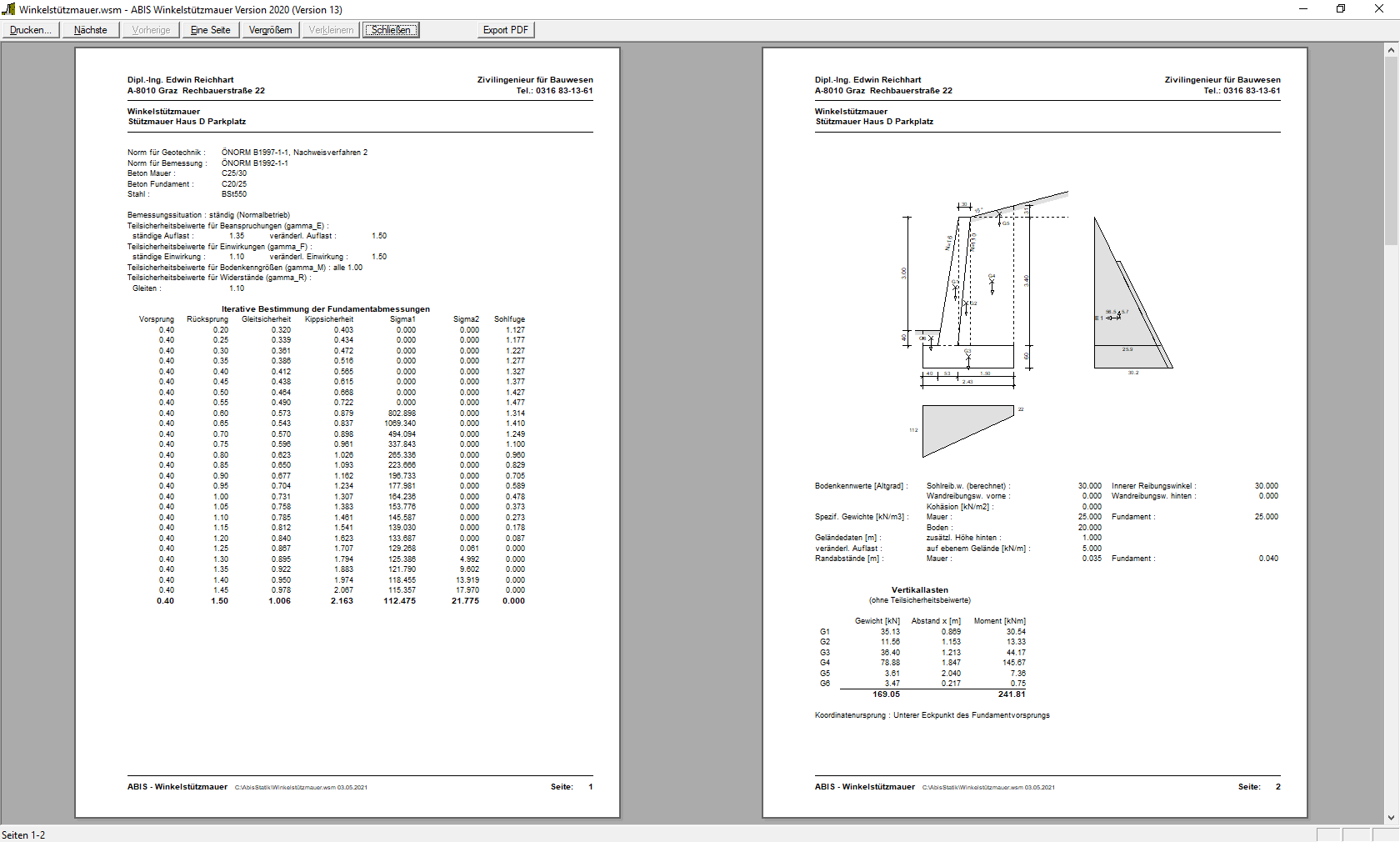

Die Graphikausgabe enthält die (errechnete) Winkelstützmauer mit Bemaßung, die Position der diversen Gewichte Gi, die Lasten (sofern vorhanden), die Kantenpressung(en) eventuell mit klaffender Sohlfuge sowie die Erddruck-komponenten (horizontal und vertikal).

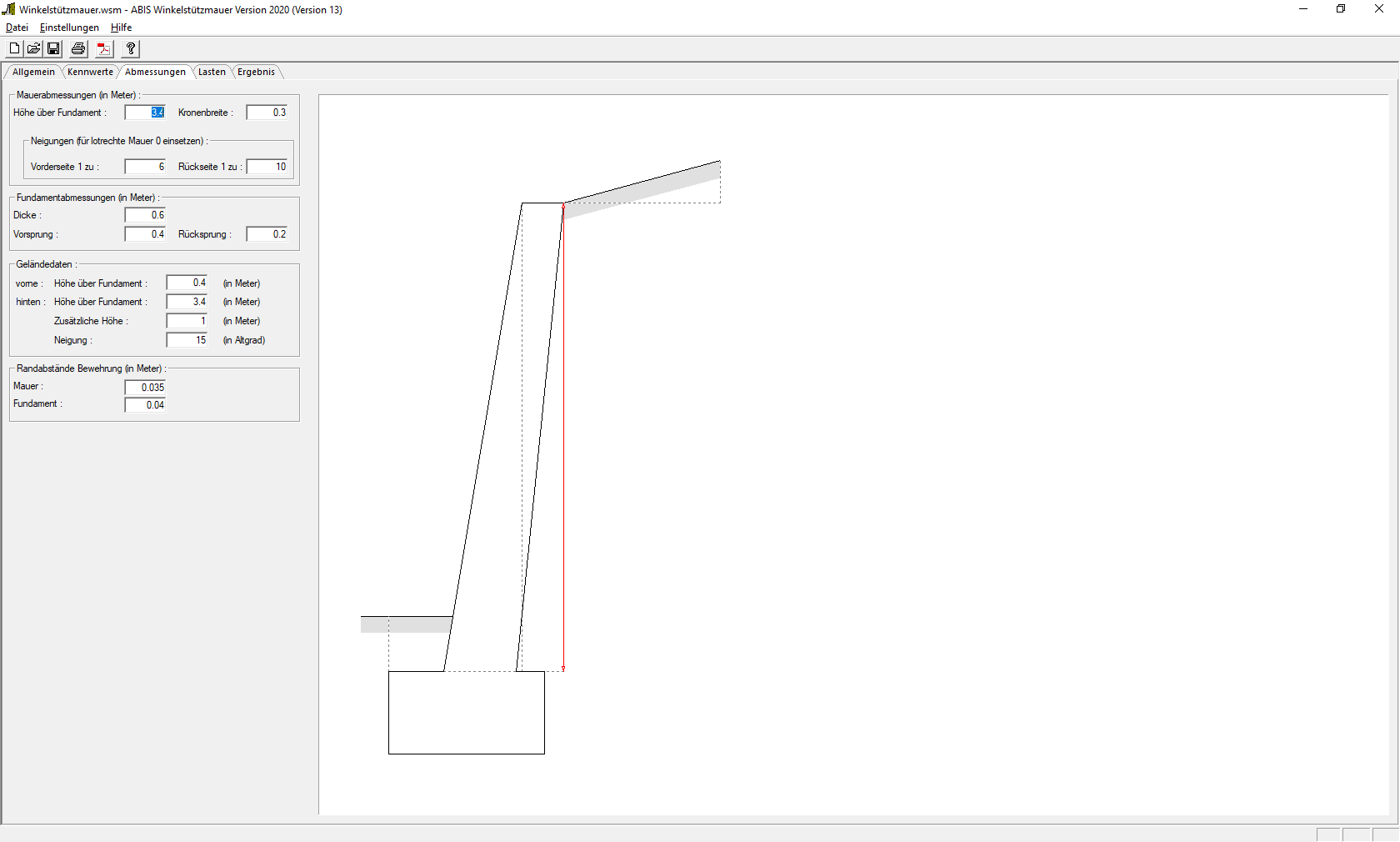

Alle geometrischen Daten werden graphisch eingegeben. Der maßgebende Rundschnitt wird entsprechend der gewählten Norm automatisch ermittelt und dargestellt.
Bei jeder Änderung der Eingabedaten werden die Ergebnisse sofort aktualisiert.
