HOLZBAUBEMESSUNG
HOLZBAUBEMESSUNG nach
DIN 1052 (1996 und 2008), DIN EN 1995-1-1/NA
ÖNorm B 4100-2, ÖNorm B 1995-1-1
Eurocode EN 1995-1-1
-
Nachweise für
Spannung & Knick
Schubspannung
oder Formänderung

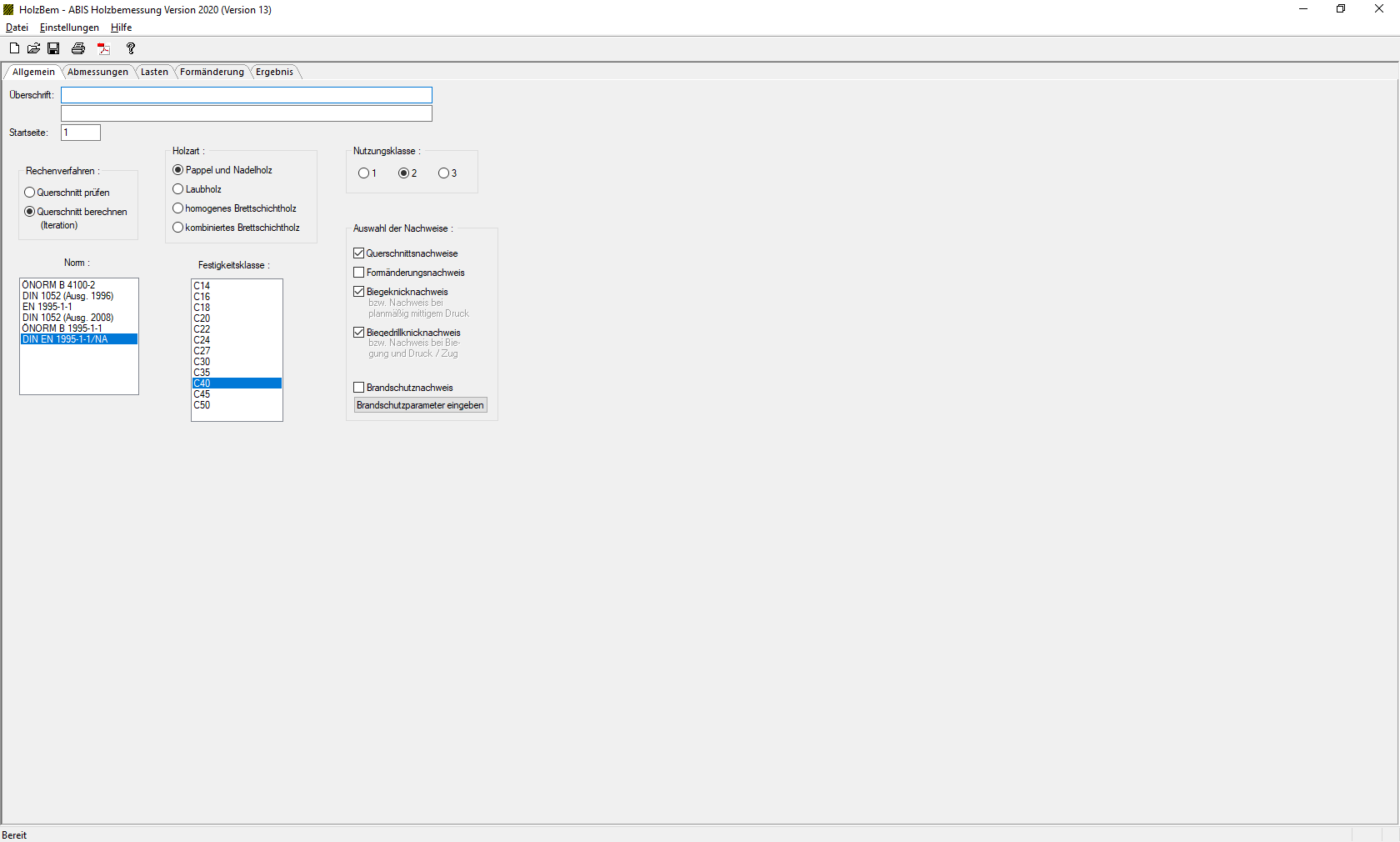

NACHWEISE
Spannungs- und Knicknachweis
Schubspannungsnachweis
Formänderungsnachweis
Kippnachweis
Brandschutznachweis
Biegeknicknachweis
Biegedrillknicknachweis
ITERATION
Iteration der erforderlichen Abmessungen durch vergrößern der Höhe und/oder Breite in vorgegebenen Schritten oder Bemessung eines vorgegebenen Rechteck- oder Kreisquerschnittes.

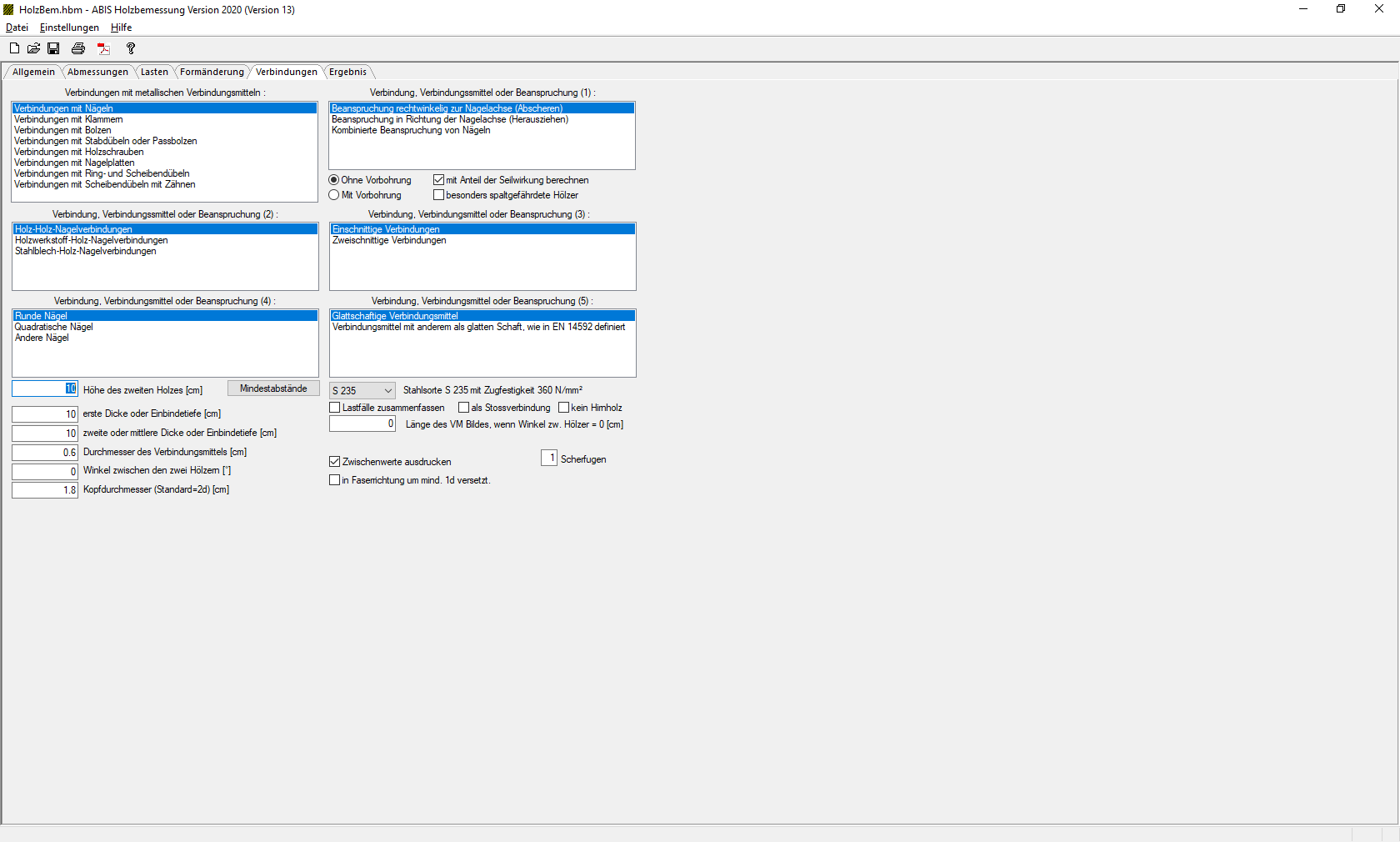

VERBINDUNGEN
Mindestabstände können in einem eigenen Fenster frei gewählt werden. In diesem Fenster werden auch die errechneten Mindestabstände aufgelistet. Es gibt ferner im Iterationsmodus die Option, nicht notwendige Verbindungsmittel zu entfernen.
Mehrschnittige Verbindungen können berechnet werden, indem die Anzahl der Scherfugen von 1 oder 2 auf eine beliebige Anzahl erhöht wird.
BEMESSUNG und NORMEN
Bemessung von Holzverbindungen gemäß ÖNORM EN 1995-1-1, Kapitel 8. Als Verbindungsmittel sind Nägel, Dübel, Klammern, Bolzen, Holzschrauben, Nagelplatten u.a. möglich.
ÖNORM EN 1995-1-1 vom Juni 2008; Unterschiede zur vorigen Ausgabe: Festigkeitskennwerte bzgl. Schub wurden für Brettschichtholz einheitlich auf 3.0 N/mm2 gesetzt. Für den Nachweis der Beanspruchbarkeit auf Schub wurde ein sog. "Rissefaktor" von 0.67 eingeführt, d.h. die Breite des Bauteils wird mit dem Faktor 0.67 multipliziert.
Eurocode EN 1995-1-1 vom Juli 2009 als eigene anwählbare Norm (ohne nationale Ergänzungen).
ÖNORM B 1995-1-1 vom Juli 2009: Nationale Festlegungen, nationale Erläuterungen und nationale Ergänzungen zur ÖNORM EN 1995-1-1.
