Verbesserungen der 3D-Massenberechnung
In den letzten Monaten wurde das Modul 3D-Massenberechnug stetig erweitert und verbessert, da wir auch vermehrt konkretes Feedback aus der Praxis bekommen, und neuerdings auch die neue ÖNorm A2063:2021 Teil 2 ein klares Bekenntnis zur Massenermittlung via OpenBIM /IFC über die Elementmethode liefert.

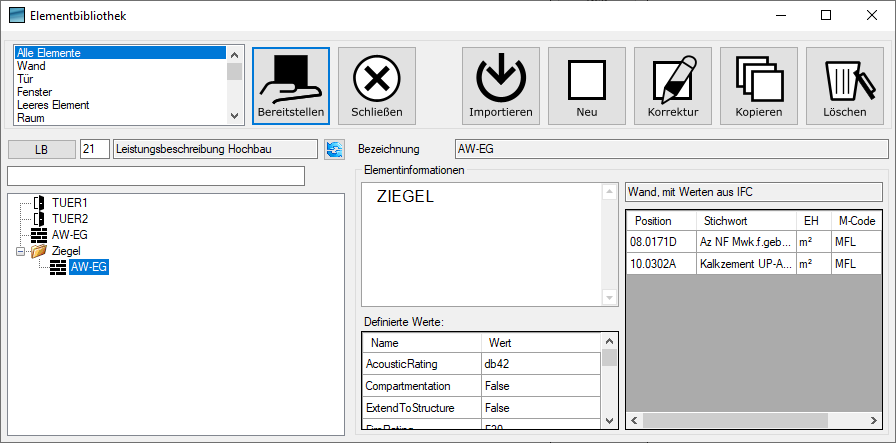

Neue Oberfläche Elementverwaltung.
Die Oberfläche der Elementbibliothek wurde neugestaltet und soll es nun einfacher machen, Ihre Elementbibliothek zu verwalten und erweitern. Dazu wurden unter anderem ein neuer Suchfilter eingebaut, Die Voransicht stark erweitert und die ButtonBar auf Ribbon-Buttons umgestellt.
Zudem erlaubt die neue Struktur eine zweite Ordner-Ebene, welche dann bei der Zuweisung als primär ausgewählt wird und Elementen aus der Hauptebene automatisch vorgezogen werden kann.
Neue Element-Typen
Nach Zurufen aus der Praxis wurden einige neue IFC-Elementtypen mit ABiS-AVA Pendants eingefügt:
IFCBEAM - Unterzug
• IFCBUILDINGELEMENTPROXY – Allgemeines Bauteil
• IFCCOLUM - Stütze
• IFCCOVERING - Bekleidung / Belag
• IFCFOOTING - Fundament
• IFCFURNITURE - Möbel
• IFCPLATE - Platte
• IFCRAILING - Geländer
• IFCSLAB- Decke
Die genannten IFC-Elementtypen werden jeweils mit ihren Standard-Property-Sets und Base—Quantities unterstützt. Es können entsprechende AVA-Elemente erstellt werden, die diese Eigenschaftsfelder besitzen.
Verbesserte Integration in die AVA

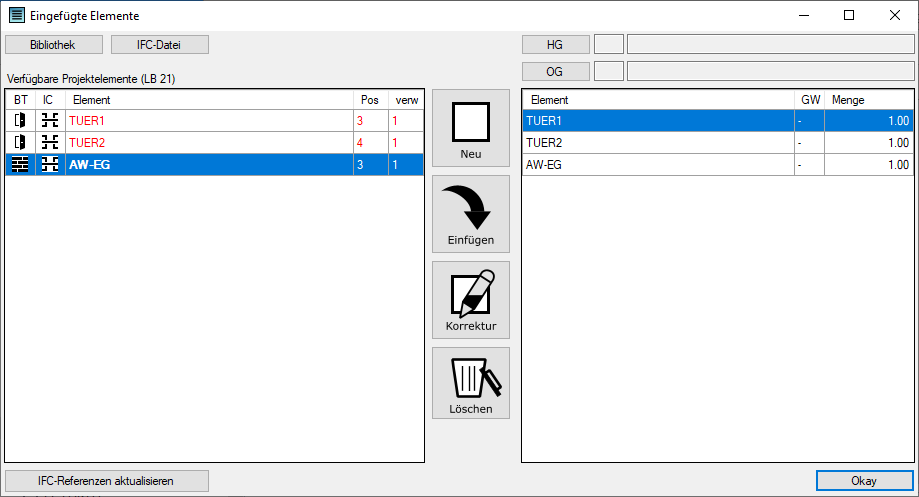

Das Fenster zum Einfügen der Bereitgestellten Elemente in die Ausschreibung wurde ebenfalls überarbeitet und in seiner Funktion erweitert. So erlaubt die Farbkodierung anlog zur Positionsauswahl auf einen Blick zu sehen ob das Element bereits (in die aktuelle Obergruppe) eingefügt wurde oder nicht.
Im Hauptfenster wird nun mit einer Hinterlegung in Türkis angezeigt, wenn eine Menge über die eingefügten Elemente bestimmt ist. Das soll die Übersichtlichkeit im Hauptfenster erhöhen.
Im nächsten Schritt arbeiten wir daran, die Berechnung aus dem Elementen automatisch in die Mengenberechnung zu übertragen, sodass sie dort alle Mengeninformationen an einem Ort haben und notwendige Ergänzung übersichtlich und einfach durchführen können.

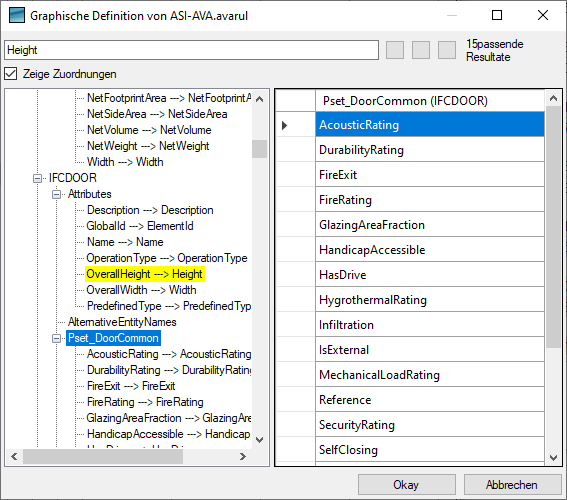

Graphische Definition von AVA-Rul Dateien
Für das BIM-gestützte Ausschreiben gab es auch dieses Jahr zahlreiche Entwicklungen. So führte Benutzer-Feedback dazu, einige Klicks zu optimieren, Missverständnisse zu vermeiden und eine bessere Übersicht zu bieten. So werden jetzt Projektelement automatisch eingestellt, wenn Sie direkt über die IFC-Datei erstellt werden.
Die größte Erweiterung im vergangen Jahr ist aber wohl die bessere Integrierung der *.AVArul -Datei welche für das Mapping zwischen IFC und AVA-Elementen zuständig ist. Die AVArul Datei wurde in Ihrer Funktion erweitert, und eine vollständige Verwaltung für die Verwendung mehrerer Import-Profile wurde eingebaut. Zudem wurde ein graphischer Editor zur Erstellung und Bearbeitung von AvaRul Dateien veröffentlicht.
