3 Basisfunktionen
WAND - VOLL - LEER
Mit diesen 3 Basisfunktionen und ihren unterschiedlichen Eingabeformen können alle erforderlichen Bauteile
3-dimensional dargestellte werden. Diese Reduktion auf das Notwendigste macht ABiSPlan 3D so schnell erlernbar.
Natürlich stehen weitere spezielle Werkzeuge, wie PRoFIL, NETZ, DACH, FENSTER,
TÜREN oder TREPPEN zur Verfügung.
Funktion: VOLL
verschiedenste Formen
bestimmt durch
Grund & Deckfläche
Funktion: WAND
Eine WAND
die auch ein
Holzbalken
oder Träger
sein kann!
Funktion: LEER
Abzugsvolumen
in VoLL-Körpern
oder in WÄNDEN

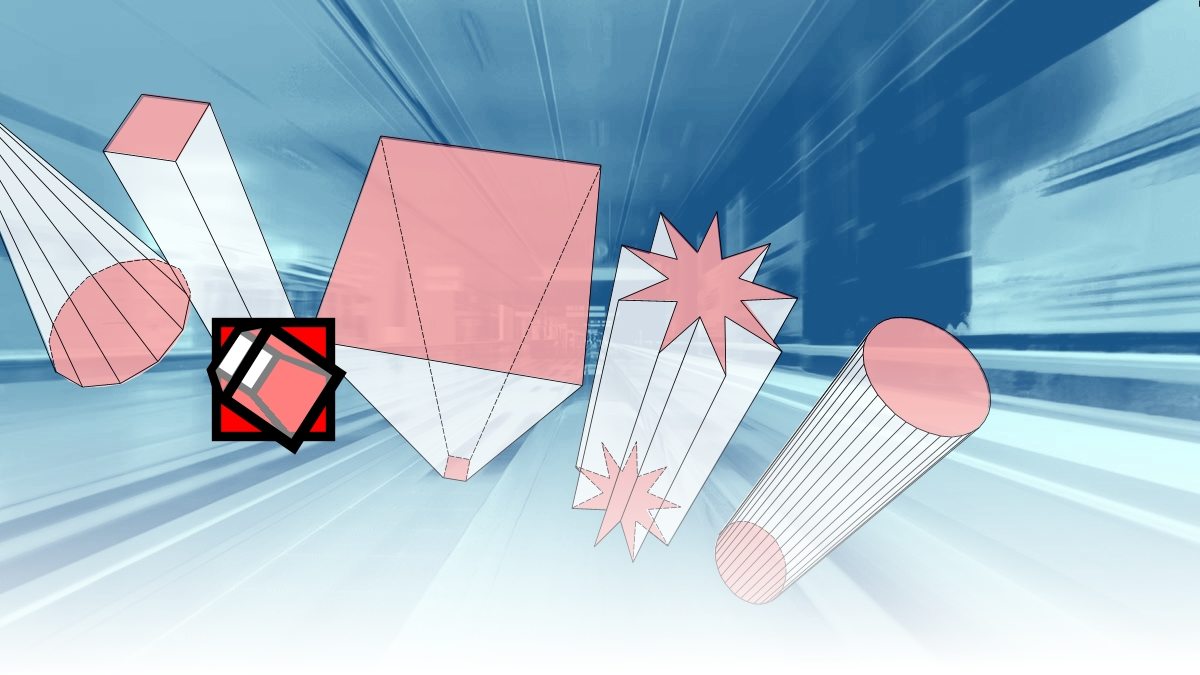

VOLL - freie Grund- & Deckfläche
Bestimmt durch die Grund- & Deckfläche, lassen sich unzählige geometrischen Vollköper einfach erzeugen.
ob Quarder oder Zylinder, ob Holzbalken, Stahlträger oder Rundstütze;
Die Höhe des Vollkörpers wird durch die Lage von Grund- & Deckfläche auf der Z-Achse bestimmt.
2D projezierend gezeichnet = 3D VOllkörper

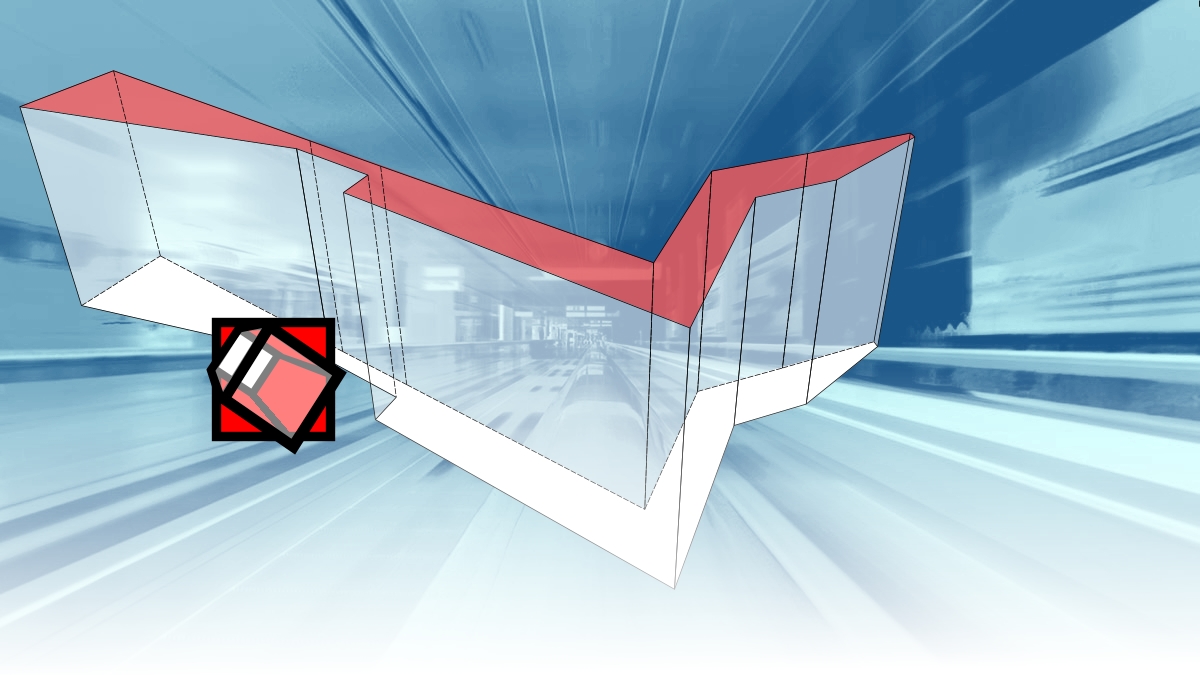

WAND - die auch ein Holzbalken sein kann
Bei der Wandeingabe wird die Grund- & Deckfläche als deckungsgleiches 4-Eck vorgegeben.
Damit braucht man nur mehr die objekt-Stärke (Wandstärke) bestimmen und gleich wie bei der Basisfunktion VOLL
die Höhe auf der Z-Achse festlegen.
Die Wandstärke kann jederzeit am Endpunkt verändert werden
Entlang einer Linie 2D eingezeichnet = 3D VOllkörper

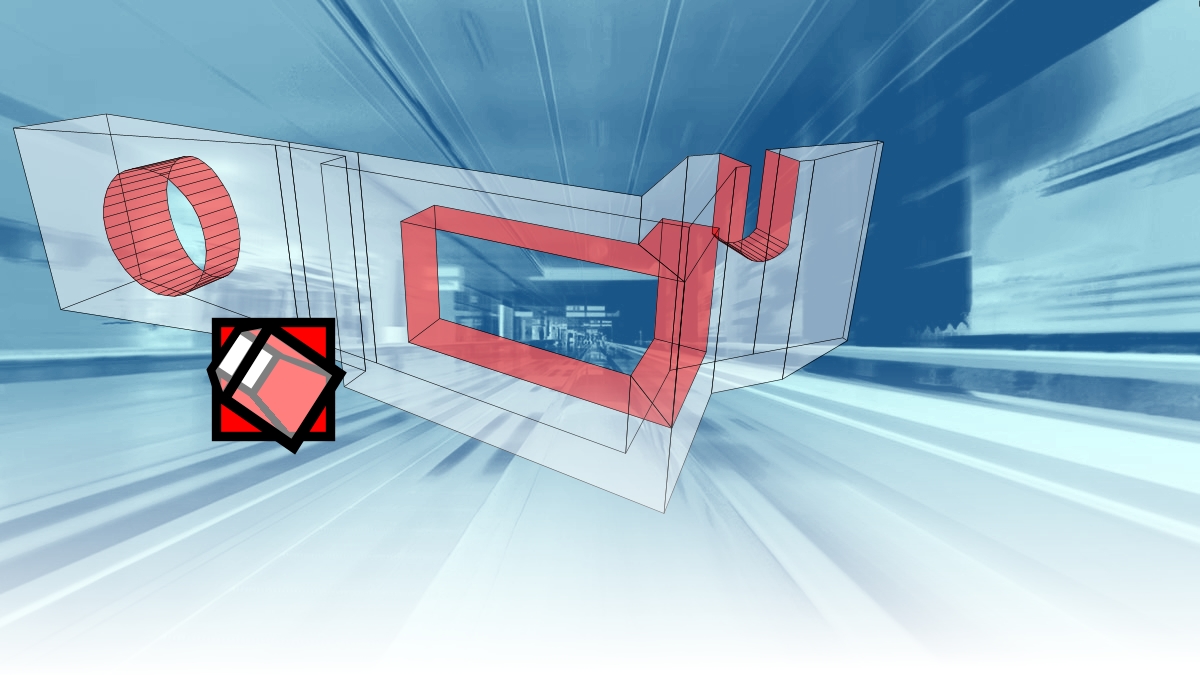

LEER - Abzugsvolumen
Was fúr die Funktion VoLL gilt, gilt auch fúr die Basisfunktion LEER
Einzig eine Zugehörigkeit zu einem VoLL- oder WANDobjekt muss hergestellt werden.
D.H:
Man bestimmt mit einem Klick von welchem objekt abgezogen werden soll.
Ergebnis ist dann aus einer projezierten 2D Grund- & Deckfláche = 3D Durchbruch oder eine Nische
