Bauteile und ihre Eigenschaften
Allen Objekten, ob 3D-Wänden oder 2D-Flächen können Merkmalbeschreibungen zugewiesen werden.
Diese Merkmale sind in Bauteiltypen mit zusammengehörigen Eigenschaften zusammengefasst und können bei der Eingabe ausgewählt und zugewiesen werden.
Bauteiltypen mit ihren Eigenschaften sind entweder vordefiniert oder können selbst angelegt werden.
-

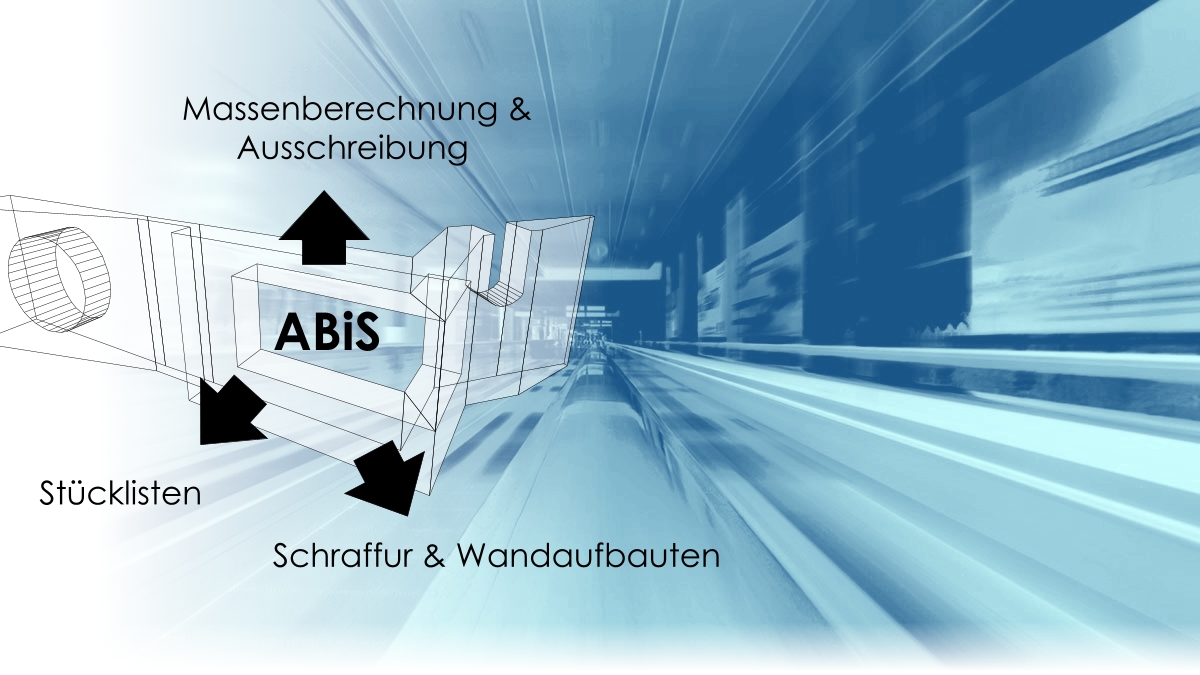

Bauteile mit ABiS
Eigenschaftssätzen
ABiS_Material
ABiS_Schraffur
ABiS_Textattribute -

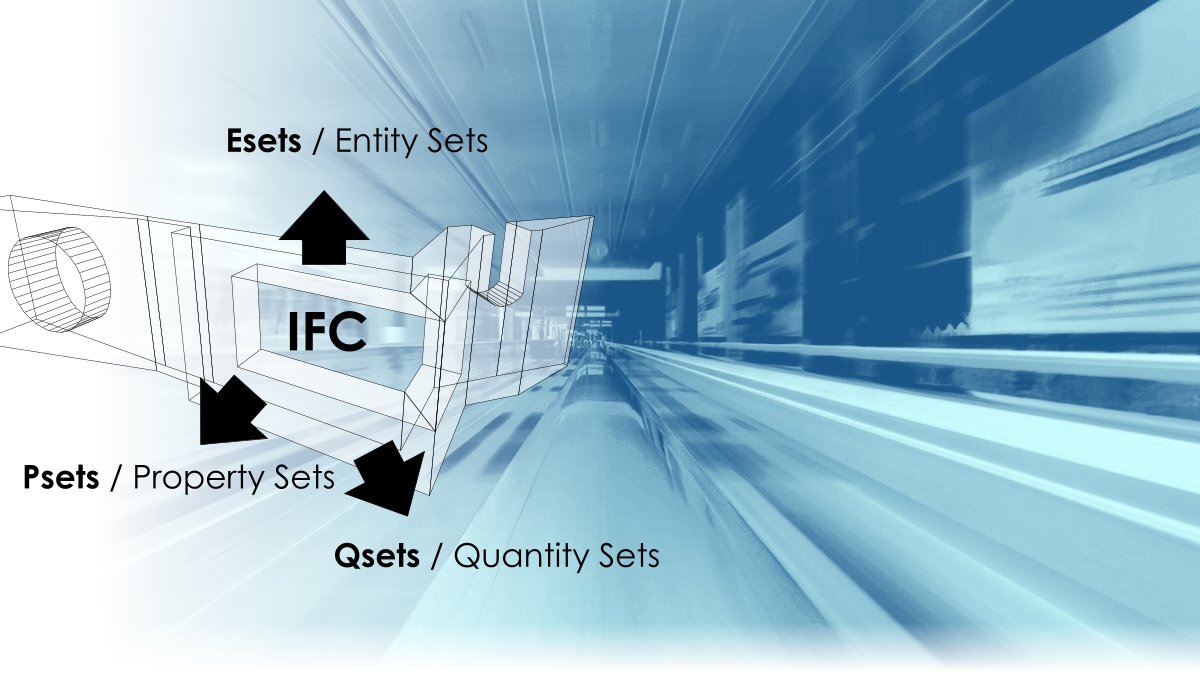

Bauteile mit IFC
Eigenschaftssätzen
IFC-Entity Sets
+ IFC-Property Sets
+ IFC-Quantity Sets
4 ABiS Eigenschaftssätze:
ABiS_Material - Massenberechnung & Ausschreibung
Dieser Eigenschatssatz ist ein eindeutiger Materialname aus dem Elemetkatalog.
Dieser Materialname wird dem gewählten 3D-objekt zugewiesen und somit eine Verknüpfung mit den MODULEN AVA Massenberechnung und AVA Ausschreibung hergestellt.
Damit können Sie gleichzeitig Entwerfen, Planen & Ausschreiben
ABiS_Wandaufbau - Wandaufbauten für die Plandarstellung
Dieser Eigenschatssatz kann nur 3D Wänden zugeordnet werden.
Weiters ist dieser Satz in ABiSPlan 3D nur im Geschoßgrundriss & Schnitt sichtbar und stört nicht beim Modellieren.
Sie zeichnen ein 3D Wand und in allen Grundrissen & Schnitten wird der gewählte Wandaufbau automatisch eingetragen.
ABiS_SchnittSchraffur - Schraffuren für die Plandarstellung
Dieser Eigenschatssatz kann allen Volumskörpern zugeordnet werden und wird ebenfalls
nur im Geschoßgrundriss & Schnitt sichtbar.
ABiS_Textattribute - für Stücklisten
Jedem 3D oder 2D objekt kann dieser Eigenschaftssatz zugeordnet werden.
ob Bibliotheksymbole oder Verbünde, bestimmt mit einem eindeutigen Namen und den selbst gewählten Werten und Eigenschaften als Stückliste. exportierbar. Diese TXT-Stückliste kann dann mit anderen Text- oder Tabellenkalkulationsprogrammen wie Excel oder Word geöffnet, aufbereitet und analysiert werden.
IFC Eigenschaftssätze:
Eigenschaftssätze für den IFC-Export
Da die Anforderungen an den IFC-Export - insbesondere die zu verwendenden IFC-Typen (entities) und -Eigenschaften (properties, quantities) - variieren können, wurde die Möglichkeit geschaffen, die Abbildung von ABIS3D-Objekten auf IFC-Typen so variabel wie möglich zu halten:
Für jeden IFC-Typ existiert ein entsprechender Eigenschaftssatz, die Property- und QuantitySets aus der IFC-Definition können direkt übernommen werden.
übernahme von Objekteigenschaften
Unterschiedliche Auftragsgeber können eigene Properties definieren, um in Nachlaufprogrammen IFC-Dateien auszuwerten.
Durch geeignete Abbildungsregeln können Eigenschaftswerte wie
Volumen, Fläche, Länge, ... automatisch von ABIS-Objekteigenschaften
übernommen werden.
